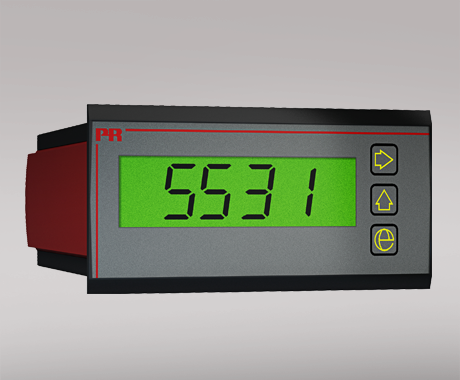

5531A

二線制 LCD 數顯表



5531A



4 位 1/8 DIN (48 x 96 mm) 回路供電 LCD 數顯表

面板按鈕調節參數

背光 LCD 顯示器低光照條件下可讀

安裝于安全區域或 I.S. / Ex zone 2

應用

5531 通過 4~20 mA 回路供電，顯示回路電流對應過程值。

由于不需要單獨的電源接線，因此 5531 非常適合遠程顯示過程回路。

5531A 顯示器可以面板安裝在安全區域或防爆區域 Zone 2（氣體）中。

技術特點

全量程范圍為 3,6...23 mA，意味著 5531 符合 NAMUR NE43 標準要求。

可以通過按鈕調節 -9999 到 9999 之間的任意顯示范圍，并且可以實現反向趨勢顯示。

可以將 LCD 背光亮度設置為一半或全部強度，以便在弱光條件下輕松查看。

無背光時，僅需 1,5 VDC，（75 Ω 回路負載）。

輸入支持 HART 透傳。

按鍵鎖定保護參數調節權限，防止任何未經授權的修改。

安裝調試

一旦通過附帶的墊圈安裝在面板上，5531 將提供 IP65 防護等級。

注意

不適用于需要符合最新 ATEX 標準認證的新安裝 - 有關詳細信息，請參閱 ATEX 證書 KEMA 05ATEX1044X 和歐盟符合性聲明。

環境條件

工作溫度 -20°C 至 +60°C

存儲溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP65， 正面

機械規格

結構尺寸（高x寬x深） 48 x 96 x 120 mm

安裝開孔尺寸 44,5 x 91,5 mm

重量（大約） 200 g

導線規格，接線端子 1 - 4 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

電纜接頭和電纜直徑 M16 x 1,5 / ? 5...8 mm

常用規格

電源

電源電壓 輸入回路供電

響應時間

響應時間 (0...90%, 100...10%) < 1 s

信噪比 > 60 dB

更新時間 500 ms

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

輸入規則
電流輸入
回路故障檢測，4...20 mA：低值 ~ < 3 mA

回路故障檢測，4...20 mA：高值 ~ > 24 mA

輸入范圍 4...20 mA

測量范圍 3,6...23 mA

輸入電壓降，背光未開 < 1,5 V @ 20 mA

輸入電壓降，背光半開 < 6,5 V @ 20 mA

輸入電壓降，背光全開 < 10,5 V @ 20 mA

符合標準

LVD 2014/35/EU

EMC 2014/30/EU

RoHS 2011/65/EU

EAC TR-CU 020/2011

輸出規格

顯示

顯示讀數 ± 9999（4位數字）

數字高度 16 mm

認證

ATEX KEMA 05ATEX1044 X (5531A/B1)

---
