3225

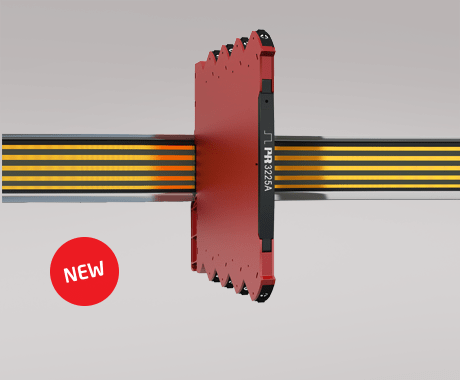

通用頻率變送器



3225

輸入：NAMUR、NPN、PNP、Tacho、TTL、S0 和機械開關

輸出：通用 mA/V 或繼電器

2.5 KVAC 隔離性能

DIP 撥碼開關或可編程顯示屏

電源模塊 16.8 VDC…31.2 VDC

功能亮點

測量頻率高達 100 kHz。

有源電流輸出。

緩沖電壓輸出 10 VDC。

線性化表：線性或平方根功能。

兩點過程校準。

用戶可編程的觸發電平-0.05…6.5 V，以及傳感器電源 5…17 V。

NAMUR 傳感器故障檢測。

先進的可配置輸入限值，可提高安全性。

輸出繼電器具有窗口、設定點和閉鎖功能。

在調試/維護過程中模擬輸出過程值。

快速響應時間，可同時實現傳感器故障檢測（專利）。

所有端子均受到過電壓保護、極性反接保護和短路保護。。

技術亮點

精度 < 0.06%/量程。

溫度系數 0.006%/°C。

響應時間 < 30 ms。

2.5 kVAC，3 端口電氣隔離。

環境溫度范圍可達 -25... 70°C。

NAMUR NE21，NE43。

參數配置方式

通過 DIP 撥碼開關輕松配置。

已出廠校準所有可選的測量范圍。

使用 PR 4500 可拆卸通訊接口，通過 PR 4590 顯示面板底座進行配置、監測和診斷。

所有編程操作均可設置密碼保護。

7 種語言的滾動幫助文本。

安裝

即使在 70°C 的環境溫度下，也可以在標準 DIN 導軌上無間隙地并排、水平和垂直安裝設備。

設備可單獨供電或安裝于 PR 9400 電源導軌之上。

窄小的 6.1 mm 外殼支持每米 DIN 導軌安裝多達 163 個此類裝置。

環境條件

工作溫度 -25°C 至 +70°C

存儲溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

安裝條件 污染等級 2 & 測量/過壓等級 II

機械規格

結構尺寸（高x寬x深） 113 x 6,1 x 115 mm

重量（大約） 70 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,5 mm2 / AWG 26...12 絞線

螺絲端子力矩 0,5 Nm

常用規格

電源

電源電壓 16,8...31,2 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 ≤ 1.2 W

最大部功耗 0.65 W

隔離電壓

隔離電壓，測試/工作 2,5 kVAC / 300 VAC (增強隔)

響應時間

響應時間 (0...90%, 100...10%) ≤ 30 ms

輔助電源

傳感器電源限制 23 mA, 5…17 V

信號動態范圍，輸出 18 bit

在 25°C 下長期穩定性 、電流、 （1 年/5 年） ≤ 0.058% / ≤ 0.101%

在 25°C 下長期穩定性 、電壓、 （1 年/5 年） ≤ 0.032% / ≤ 0.058%

精度 請查看手冊描述

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

頻率輸入

頻率范圍 0.001 Hz 至 100 kHz

時間范圍，時間功能 10 μs 至 999.9 s

最高頻率 / 最小脈沖寬度，輸入濾波器開啟 75 Hz / 8 ms

傳感器規格

Tacho, 低電平 / 高電平觸發標準 ≤ -50 mV / ≥ +50 mV

NPN / PNP, 低電平 / 高電平觸發標準 ≤ 4.0 V / ≥ 7.0 V

TTL, 低電平 / 高電平觸發標準 ≤ 0.8 V / ≥ 2.0 V

S0, 低電平 / 高電平觸發標準 ≤ 2.2 mA / ≥ 9.0 mA

NAMUR, 低電平 / 高電平觸發標準 ≤ 1.2 / ≥ 2.1 mA

特殊電壓輸入 / 特殊電流輸入

用戶可編程的觸發電平 -0.05...6.50 V 0.0...10.0 mA

輸出規格

電流輸出

0...23 mA

可設定信號范圍 0 / 4...20 mA

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0.001% of span / 100 Ω

響應時間（可設定） 0.0...60.0 s

傳感器故障報警輸出 0 / 3,5 / 23 mA / 無

電流限值 ≤ 28 mA

電壓輸出

信號范圍 ≤ 11.5 VDC

可設定信號范圍 0...1; 0…5; 0...10; 0.2...1; 2…10 VDC

負載（@電壓輸出） ≥ 10 kΩ

響應時間（可設定） 0.0...60,0 s

繼電器輸出

繼電器功能 開關點，窗口功能和輸出鎖存功能

遲滯 0...100%

ON 和 OFF 延遲 0...3600 s

開機延時 0...9999 s

傳感器故障輸出反應 中斷/增大/保持

最大電壓 250 VAC / 200 VDC

最大電流 2 A

最大 AC 功率 500 VA

Max. DC current, resistive load ≤ 30 VDC 2 ADC

Max. DC current, resistive load > 30 VDC 請查看手冊描述

符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

RoHS 2011/65/EU & UK SI 2012/3032

ATEX 2014/34/EU & UK SI 2016/1107

認證

ATEX KEMA 10ATEX0147 X

IECEx KEM 10.0068X

UKEX DEKRA 21UKEX0055X

c UL us, UL 61010-1 E314307

CCC 2020322310003554

---
