4225

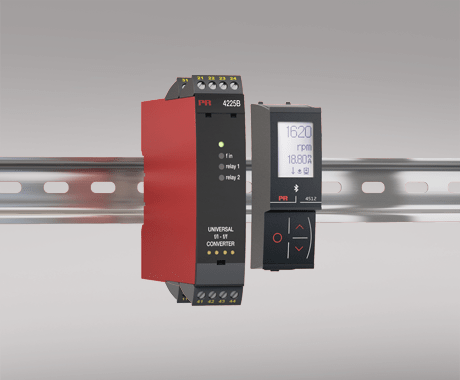

通用 f/I-f/f 變送器



4225

可編程 f/I-f/f 變送器

輸入：NAMUR、NPN、PNP、Tacho、TTL、S0 和機械開關

輸出：可編程雙極 mA / V、頻率或繼電器

通用電源 21.6...253 VAC 以及 19.2...300 VDC

功能亮點

測量頻率高達 100 kHz。

有源和無源電流輸出 ±23 mA / 0...23 mA。

緩沖電壓輸出 ±10 VDC。

線性化表：線性或平方根功能。

兩點過程校準。

可編程的觸發電平-0.05…6.5 V。

可編程傳感器電源 5…17 V。

NAMUR 傳感器故障檢測。

先進的可配置輸入限制，可提高安全性。

數字量輸出：NPN、PNP； 0...100 kHz，可編程的邏輯電平 5…24 V。

輸出繼電器具有窗口、設定點和鎖存功能。

在調試/維護過程中模擬輸出過程值。

所有端子均具備過壓保護（24 VDC），極性反接保護和短路保護。

適用于 SIL 2 安裝和根據 ISO-13849，用來性能等級“d”以下的系統。

技術亮點

精度 < 0.06% /量程。

溫度系數 0.006% / °C。

響應時間 < 30 ms。

2.3 kVAC，3 端口電氣隔離。

NAMUR NE21，NAMUR NE43。

參數配置方式

使用 PR 4500 可拆卸通訊接口進行配置、監測和診斷。產品特定功能包括使用我們的 PR 過程主管 (PPS) 應用，通過 Modbus 和藍牙進行通訊，可用于 iOS 和 Android 等終端。

所有編程操作都可設置密碼保護。

7 種語言的滾動幫助文本。

安裝

設備可以垂直或水平并排安裝于標準 DIN 導軌，無需預留間隙 - 即使在 60°C 的環境溫度下也是如此。

環境條件

工作溫度 -20°C 至 +60°C

存儲溫度 -20°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 104 mm

結構尺寸（高x寬x深）- 安裝了 PR 4500 時 109 x 23,5 x 131 mm

重量（大約） 160 / 165 / 150 g (A / B / C)

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g

常用規格

電源

電源電壓，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 ≤ 2,5 W

最大部功耗 ≤ 2,0 W

隔離電壓

測試電壓 2,3 kVAC

響應時間

響應時間 (0...90%, 100...10%) ≤ 30 ms

輔助電源

傳感器電源限制（端子 44） 20 mA, 5…17 V

程序設計 PR 4500通信接口

信號動態范圍，輸出 18 bit

信噪比 > 60 dB

精度 請查看手冊描述

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

頻率輸入

頻率范圍 0.001 Hz 至 100 kHz

時間范圍，時間功能 10 μs 至 999.9 s

最高頻率 / 最小脈沖寬度，輸入濾波器開啟 75 Hz / 8 ms

傳感器規格

NAMUR, 低電平 / 高電平觸發標準 ≤ 1.2 / ≥ 2.1 mA

Tacho, 低電平 / 高電平觸發標準 ≤ -50 mV / ≥ +50 mV

NPN / PNP, 低電平 / 高電平觸發標準 ≤ 4.0 V / ≥ 7.0 V

TTL, 低電平 / 高電平觸發標準 ≤ 0.8 V / ≥ 2.0 V

S0, 低電平 / 高電平觸發標準 ≤ 2.2 mA / ≥ 9.0 mA

特殊電壓輸入 / 特殊電流輸入

用戶可編程的觸發電平 -0.05...6.50 V 0.0...10.0 mA

輸出規格

電流輸出

信號范圍 -23...+23 mA（雙極性） 0...23 mA（單極性）

可設定標準范圍 0...20, 4...20, S4-20, ±10 mA, ±20 mA

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0.001% of span / 100 Ω

響應時間（可設定） 0.0...60.0 s

傳感器故障報警輸出 0 / 3,5 / 23 mA / 無

電流限值 ≤ 28 mA

緩沖電壓輸出

信號范圍 ± 11.5 V

可設定標準范圍 0…5, 1…5, 0...10, 2…10, ± 5, ± 10 VDC

負載，最小 > 2 kΩ

響應時間（可設定） 0.0...60,0 s

繼電器輸出

繼電器功能 開關點，窗口功能，傳感器故障報警，輸出鎖存功能，上電和斷電狀態指示

遲滯 0...100%

ON 和 OFF 延遲 0...3600 s

傳感器故障輸出反應 中斷/增大/保持

最大電壓 250 VAC / VDC

最大電流 2 A

最大 AC 功率 500 VA

頻率輸出

頻率范圍 0.001 Hz...100 kHz

可設定脈沖時間 (f ≤ 500 Hz) 1…1000 ms

脈沖時間 > 500 Hz 固定 50%

NPN / PNP / 推挽輸出

I灌電流最大值 130 mA

壓降 130 mA < 1.5 VDC

外部電壓（端子 24）最大 30 VDC

*I拉電流最大值 30 mA

V輸出 24 VDC ± 10%

電壓 5…24 VDC

符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

RoHS 2011/65/EU & UK SI 2012/3032

認證

c UL us, UL 508 E248256

SIL 符合 SIL 應用要求的硬件評估

---
