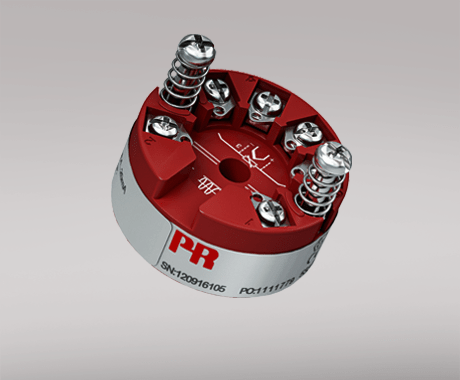

5337A

二線制 HART 變送器



5337A



RTD，TC，Ohm 和雙極性 mV 信號輸入

兩路模擬量輸入和五個設備變量（帶狀態變量）

HART 5 或 HART 7 協議版本切換

符合 SIL 應用要求的硬件評估

安裝于安全區域或 Zone 2/22

應用

TC 或 RTD 傳感器線性化溫度測量，例如 Pt100 和 Ni100。

兩個 RTD 或 TC 輸入信號單值、差值或平均值 4...20 mA 模擬量 PV 值輸出，以及 HART 通訊。

轉換線性電阻阻值變化為標準模擬量電流信號，例如：閥信號，或歐姆輸出液位計。

轉換雙極性 mV 信號為標準 4...20 mA 電流信號。

HART 7 多點通訊模式下可連接多達63個變送器進行數字通訊。

技術特點

HART 5 或 HART 7 協議版本可通過參數調節切換。

HART 7 協議提供：

? 長位號名，可多達32個字符。

? 增強的突發傳送模式（Burst Mode）以及帶時間標簽的事件通知。

? 設備變量和狀態可以映射到任何動態變量 PV，SV，TV 或 QV。

? 帶記錄和匯總數據的過程信號趨勢測量。

? 帶時間標簽的自動事件通知。

? 具備更高通訊效率的指令集。

5337A 按照嚴格的安全要求進行設計，因此適用于 SIL 安裝應用。

持續監測重要數據，保障使用安全。

符合 NAMUR NE21 要求，5337 HART 變送器能在嚴苛 EMC 環境下提供頂級的測量性能。此外，5337 也同時符合 NAMUR NE43 和 NE89 標準要求。

安裝調試

標準 DIN B型傳感器頭部安裝，或使用附件 8421 實現標準 DIN 導軌安裝。

通過標準 HART 或 PR 5909 通訊器設定參數。

環境條件

工作溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級（外殼/端子） IP68 / IP00

機械規格

結構尺寸 ? 44 x 20,2 mm

重量（大約） 50 g

導線規格 1 x 1,5 mm2 絞線

螺絲端子力矩 0,4 Nm

抗振規格 IEC 60068-2-6

2...25 Hz ±1,6 mm

25...100 Hz ±4 g

常用規格

電源

電源電壓 8,0... 35 VDC

隔離電壓

隔離電壓，測試/工作 1,5 kVAC / 50 VAC

響應時間

響應時間（可設定） 1...60 s

電壓降 8,0 VDC

信噪比 > 60 dB

程序設計 Loop Link & HART

精度 優于 0,05% 所設量程

信號動態范圍，輸入 22 bit

信號動態范圍，輸出 16 bit

EMC 電磁兼容對精度的影響 < ±0,1% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

RTD 輸入

RTD 類型 Pt50/100/200/500/1000; Ni50/100/120/1000

電纜電阻 5 Ω（單根導線可以高達 50 Ω，前提是測量精度會降低）

傳感器電流 額定 0,2 mA

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償（CJC） 固定補償，通過Pt100 或 Ni100 傳感器實現內部或外部補償

電壓輸入

測量范圍 -800...+800 mV

最小測量范圍（量程） 2,5 mV

輸入電阻 10 MΩ

輸出規格

電流輸出

信號范圍 4…20 mA

最小信號范圍 16 mA

負載（@電流輸出） ≤ (Vsupply - 8) / 0,023 [Ω]

傳感器故障報警輸出 可設定 3,5…23 mA

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

常用輸出規格

更新時間 440 ms

HART 協議版本 HART 7 和 HART 5

I.S. / Ex marking

ATEX II 3 G Ex nA [ic] IIC T6...T4 Gc, II 3 G Ex ec [ic] IIC T6...T4 Gc, II 3 G Ex ic IIC T6...T4 Gc, II 3 D Ex ic IIIC Dc

IECEx Ex nA [ic] IIC T6…T4 Gc, Ex ec [ic] IIC T6…T4 Gc, Ex ic IIC T6…T4 Gc, Ex ic IIIC Dc

CSA Cl. I, Div. 2, Gp. A, B, C, D T6...T4, Ex nA[ic] IIC T6…T4 Gc

INMETRO Ex nA [ic] IIC T6...T4 Gc, Ex ic IIC T6...T4 Gc, Ex ic IIIC Dc

符合標準

EMC 2014/30/EU & UK SI 2016/1091

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011

認證

DNV Marine TAA0000101

ATEX DEKRA 20ATEX0109X

IECEx DEK 20.0063X

CSA 1125003

INMETRO DEKRA 18.0002X

EAC Ex RU C-DK.HA65.B.00355/19

SIL 符合 SIL 應用要求的硬件評估

---
