2289

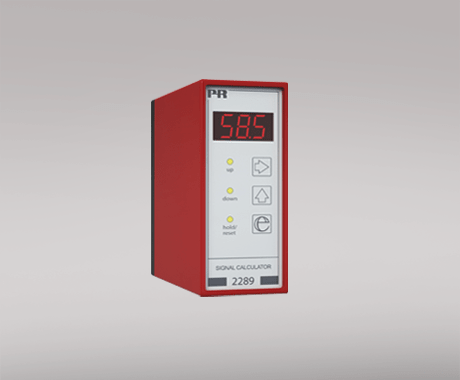

信號運算器



2289



兩路模擬量輸入

多種功能

面板按鈕調節參數

3位 LED 顯示

Pt100 輸入型號

模擬量輸出

高級功能

3位 LED 顯示和按鈕設定產品參數。

應用

模擬量或 Pt100 輸入 PID 控制器。

功能包括手動/自動控制器，模擬量輸入運算器，采樣保持變送器，峰值保持變送器，延遲變送器，信號限幅器， 噪聲信號平均，信號斜率監測，模擬量累加。

技術特點

A 和 B 輸入電流設定范圍 0...20 mA（例如 4...20 mA），電壓設定范圍 0...10 VDC。

輸入 A 可選接3-線 Pt100 傳感器，輸入 B 接模擬量電流/電壓。

數字量輸入通過跳線選擇 NPN 或 PNP。

標準模擬量電流/電壓輸入范圍 0/4...20 mA / 0/2...10 VDC。

可反轉輸入和輸出信號。

需要配合11極插座使用，通過11極插座 7023 和防誤裝附件 7024 可以實現標準 DIN 導軌或背板安裝。強烈振動環境下，可選擇 PR 7002 彈簧卡件作為安裝附件，確保 2200 系列產品能夠緊固在插座上。

環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP50

機械規格

結構尺寸（高x寬x深） 80,5 x 35,5 x 84,5 mm（深度尺寸不包含背后插針長度）

重量（大約） 130 g

常用規格

電源

電源電壓 19,2...28,8 VDC

最大功耗 2,7 W

部功耗 2,4 W

響應時間

響應時間 < 60 ms

信噪比 最小 60 dB

更新時間 20 ms

信號動態范圍，輸入 20 bit

信號動態范圍，輸出 16 bit

比例度（XP） 0,01...999%

比例增益，1 / XP = 0,1...10000

積分時間（TI） 0...999 s

微分時間（TD） 0...999 s

電源電壓變化對精度的影響 < ±0,002% 所設量程 / %V

輔助電源：參考電壓 2,5 VDC ±0,5% / 15 mA

溫度系數 < ±0,01% 所設量程 / °C

線性誤差 < 0,1% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5%

輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

電流輸入

測量范圍 0...20 mA

最小測量范圍（量程） 4 mA

輸入電阻 額定 50 Ω

電壓輸入

測量范圍 0...10 VDC

最小測量范圍（量程） 200 mV

輸入電阻 額定 10 MΩ

RTD 輸入

RTD 類型 Pt100 (2289B)

電纜電阻 25 Ω (最大)

傳感器電流 額定 1,25 mA

NPN，數字輸入 上拉 24 VDC / 6,9 mA

PNP，數字量輸入 下拉 0 VDC / 6,9 mA

脈沖寬度 > 50 ms

輸出規格

電流輸出

信號范圍 0...20 mA

最小信號范圍 5 mA

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值 20,5 mA

通過內部分流器輸出電壓 請查看手冊描述

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU & UK SI 2016/1091

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

---
