隔離變送器/分路器
3109
標準 DC 信號隔離變送

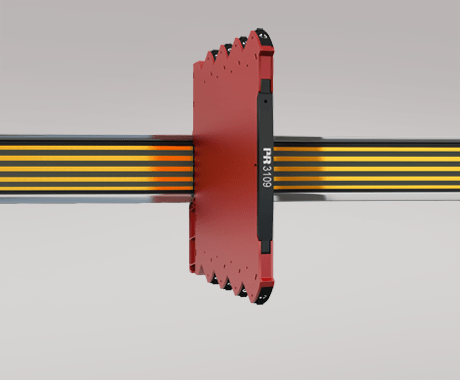

6.1 mm 超薄外殼
二線制變送器的供電和信號隔離
信號分路功能:1 入 - 2 出
通過DIP撥碼開關設定參數
應用
標準 DC 信號隔離變送。
模擬電流和電壓信號的電氣隔離。
消除接地環路和測量浮地信號。
無論在技術或是成本上,都是 SCADA 和 PLC 系統電流和電壓信號電氣隔離的絕佳選擇。
安裝于 ATEX Ex zone 2 / IECEx Zone 2 / FM division 2。
適用于高振動應力環境,例如:船舶應用。
技術特點
通過DIP撥碼開關調節參數。
輸入端子帶過電壓和極性反接保護。
經過出廠校準的測量范圍。
輸入與輸出的浮地和電氣都相互獨立。
環境條件
工作溫度 -25°C 至 +70°C
存儲溫度 -40°C 至 +85°C
標定溫度 20...28°C
相對濕度 < 95% RH (無冷凝)
防護等級 IP20
安裝條件 污染等級 2 & 測量/過壓等級 II
機械規格
結構尺寸(高x寬x深) 113 x 6,1 x 115 mm
重量(大約) 70 g
DIN軌類型 DIN EN 60715/35 mm
導線規格 0,13...2,5 mm2 / AWG 26...12 絞線
螺絲端子力矩 0,5 Nm
抗振規格 IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g
常用規格
電源
電源電壓 16,8...31,2 VDC
最大功耗 ≤ 1.2 W
最大部功耗 0.60 W
隔離電壓
隔離電壓,測試/工作 2,5 kVAC / 300 VAC (增強隔)
Zone 2 / Div. 2 250 VAC
響應時間
響應時間 (0...90%, 100...10%) < 7 ms
程序設計 DIP撥碼開關
信噪比 > 60 dB
截止頻率(3 dB) > 100 Hz
信號動態范圍,輸入 模擬信號鏈
信號動態范圍,輸出 模擬信號鏈
精度 優于 0,05% 所設量程
溫度系數 < ±0,01% 所設量程 / °C
EMC 電磁兼容對精度的影響 < ±0,5% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程
輸入規格
電流輸入
測量范圍 0...23 mA
可調測量范圍 0...20 和 4...20 mA
輸入壓降 < 1,5 VDC
電壓輸入
測量范圍 0...10,25 V 0...11,5 V / 0...5,75 V
可設定測量范圍 0/1...5 和 0/2...10 V
輸入電阻 ≥ 500 kΩ
2線制變送器供電 > 17 V / 20 mA
輸出規格
電流輸出
信號范圍 0...23 mA
可設定信號范圍 0 / 4...20 mA
負載(@電流輸出) ≤ 300 Ω
負載穩定性 0,002% 所設量程 / 100 Ω
電流限值 ≤ 28 mA
電壓輸出
信號范圍 0...10 VDC
可設定信號范圍 0/1...5 和 0/2...10 V
負載(@電壓輸出) ≥ 10 kΩ
所設量程 = 撥碼開關所選輸出范圍
I.S. / Ex marking
ATEX II 3 G Ex ec IIC T4 Gc
IECEx Ex ec IIC T4 Gc
FM, US Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, AEx nA IIC T4
FM, CA Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, Ex nA IIC T4
符合標準
EMC 2014/30/EU & UK SI 2016/1091
LVD 2014/35/EU & UK SI 2016/1101
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011
認證
ATEX KEMA 10ATEX0147 X
IECEx KEM 10.0068X
UKEX DEKRA 21UKEX0055X
c FM us FM17US0004X / FM17CA0003X
c UL us, UL 61010-1 E314307
CCC 2020322310003554
EAC Ex RU C-DK.HA65.B.00355/19
DNV Marine TAA00001RW
