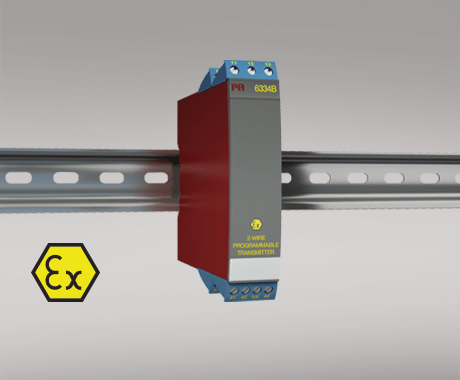

6334B

二線制可編程變送器



6334B



TC 信號輸入

高測量精度

電氣隔離

安裝于 Ex zone 0

單/雙通道版本

應用

TC 傳感器線性化溫度測量。

轉換雙極性 mV 信號為標準 4...20 mA 電流信號，并具備線性化表格輸出功能。

技術特點

參數設定簡單方便。

內建溫度傳感器冷端補償（CJC）。

輸出信號限位值可設定。

持續監測重要數據，保障使用安全。

安裝調試

標準垂直或水平 DIN 導軌安裝。選用雙通道版本時，每米 DIN 導軌可以實現多達84個通道。

6334B 可以安裝于 zone 0，1，2 和 zone 21，22 以及 M1 中。

環境條件

工作溫度 -40°C 至 +85°C

存儲溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 104 mm

重量（單/雙通道） 145 / 185 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

常用規格

電源

電源電壓 7,2...30 VDC

最大功耗 ≤ 0.7 W / ≤ 1.4 W (1 / 2 通道)

部功耗，每個通道 0.17...0.7 W

隔離電壓

隔離電壓，測試/工作 1,5 kVAC / 50 VAC

響應時間

響應時間（可設定） 1...60 s

電壓降 7,2 VDC

預熱時間 5 分鐘

程序設計 Loop Link

信噪比 最小 60 dB

精度 優于 0,05% 所設量程

EEPROM 錯誤校驗 < 3,5 s

信號動態范圍，輸入 18 bit

信號動態范圍，輸出 16 bit

電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償（CJC） < ±1,0°C

電壓輸入

測量范圍 -12...150 mV

最小測量范圍（量程） 5 mV

輸入電阻 10 MΩ

輸出規格

電流輸出

信號范圍 4…20 mA

最小信號范圍 16 mA

負載（@電流輸出） ≤ (Vsupply - 7,2) / 0,023 [Ω]

傳感器故障報警輸出 可設定 3,5…23 mA

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

常用輸出規格

更新時間 440 ms

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU & UK SI 2016/1091

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011

認證

ATEX DEKRA 20ATEX0095X

IECEx DEK 20.0059X

EAC Ex RU C-DK.HA65.B.00355/19

---
