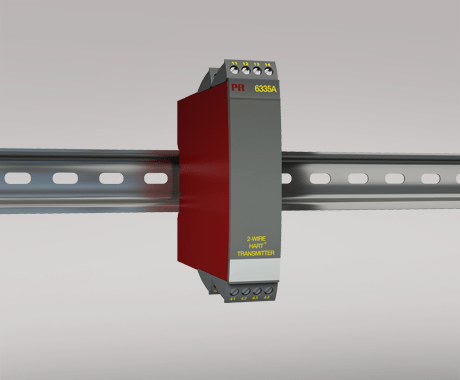

6335A

二線制 HART 變送器



6335A



RTD，TC，Ohm 或 mV 信號輸入

超高測量精度

HART 5 協議

電氣隔離

單/雙通道版本

應用

Pt100...Pt1000，Ni100...Ni1000 或 TC 傳感器線性化溫度測量。

兩個 TC 或電阻信號差值或平均值測量。

轉換線性電阻阻值變化為標準模擬量電流信號，例如：閥信號，或歐姆輸出液位計。

轉換雙極性 mV 信號為標準 4...20 mA 電流信號。

通過 HART總線形式可連接多達15個變送器進行數字通訊。

技術特點

參數設定簡單方便。

2-，3- 和 4-線 RTD 和電阻輸入電纜自動補償。

6335A 按照嚴格的安全要求進行設計，因此適用于 SIL 安裝應用。

輸出信號限位值可設定。

持續監測重要數據，保障使用安全。

符合 NAMUR NE89 要求的傳感器故障檢測功能。

安裝調試

標準垂直或水平 DIN 導軌安裝。由于安裝無需間隙，因此環境條件

工作溫度 -40°C 至 +85°C

存儲溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 104 mm

重量（單/雙通道） 145 / 185 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

常用規格

電源

電源電壓 8,0... 35 VDC

部功耗, 1 / 2 通道 19 mW...0.8 / 1.6 W

隔離電壓

隔離電壓，測試/工作 1,5 kVAC / 50 VAC

響應時間

響應時間（可設定） 1...60 s

電壓降 8,0 VDC

預熱時間 30 s

程序設計 Loop Link & HART

信噪比 最小 60 dB

精度 優于 0,05% 所設量程

信號動態范圍，輸入 22 bit

信號動態范圍，輸出 16 bit

電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC

EMC 電磁兼容對精度的影響 < ±0,1% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

RTD 輸入

RTD 類型 Pt100…1000, Ni100...1000, lin. R

電纜電阻 5 Ω（單根導線可以高達 50 Ω，前提是測量精度會降低）

傳感器電流 額定 0,2 mA

傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω

傳感器故障檢測 Yes

線性電阻輸入

線性電阻 最小…最大 0 Ω...7000 Ω

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5

冷端補償（CJC） < ±1,0°C

傳感器故障檢測 Yes

傳感器故障電流：測量時/其它 Nom. 33 μA / 0 μA

電壓輸入

測量范圍 -800...+800 mV

最小測量范圍（量程） 2,5 mV

輸入電阻 10 MΩ

每米 DIN 導軌可以實現多達84個通道。

通過標準 HART 通訊接口或 PR 5909 回路通訊器。

6335A 可以安裝于Zone 2, 22 / Cl.1, Div. 2, Group A, B, C, D。

輸出規格

電流輸出

信號范圍 4…20 mA

最小信號范圍 16 mA

負載（@電流輸出） ≤ (Vsupply - 8) / 0,023 [Ω]

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

傳感器故障報警輸出 可設定 3,5…23 mA

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

常用輸出規格

更新時間 440 ms

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU & UK SI 2016/1091

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011

認證

ATEX DEKRA 20ATEX0109X

IECEx DEK 20.0063X

CSA 1125003

FM FM17US0013X

EAC Ex RU C-DK.HA65.B.00355/19

SIL 符合 SIL 應用要求的硬件評估

---

柏賽智能是PR electronics公司在亞太區的行業戰略合作伙伴.
