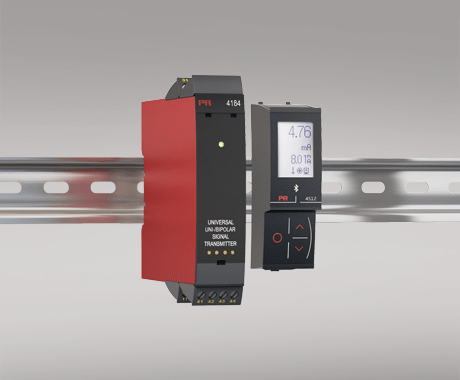

通用單/雙極性信號變送器



4184



該模塊可測量高達 ±300 V / ±100 mA直流輸入，最小測量范圍低至 25 mV / 0.5 mA

無源/有源電流輸出和緩沖電壓輸出

快速響應時間 < 20 ms，高精度 < 0.05％

通用電源供電 21.6…253 VAC / 19.2…300 VDC

應用

< 20 ms 快速響應時間，適用于測量由扭矩，位置，電流&加速度傳感器產生的信號。

用戶可配置的單/雙極性輸入輸出意味著 4184 幾乎適用于任何直流電壓或電流轉換。

可在 ±300 VDC 和 ±100 mA 范圍內自由設定。

內置激勵源，允許測量 2-線或 3-線變送器或電位器。

有源/無源輸入輸出使 4184 能完美匹配電流回路。

將窄雙極性輸入轉換為寬雙極性或單極性輸出，例如 ±1 V 輸入 = ±10 V 或 4...20 mA 輸出。

可選的正向或反向輸入輸出使 4184 適用于比例控制應用。

可配置的輸入限制控制輸出值以增加安全性。

±20 VDC 緩沖電壓輸出，用于控制例如 PVG 32 閥（6...18 VDC）等設備。

具備無源和有源輸入和輸出。

4184 按照嚴格的安全要求進行設計，因此適用于 SIL 2 安裝應用。

適用于符合 ISO-13849 標準的性能等級（PL）為“d”的系統。

技術特點

運用最新的模擬和數字技術，獲得最高的精度和抗干擾能力。

通過選擇 S4…20 mA 可以獲得輸出安全反饋。

電流輸出負載高達 1000 歐姆，可調響應時間為 0.0…60.0 秒。

卓越的 mA 輸出負載穩定性 < 0.001% 所設量程 / 100 歐姆。

符合 NAMUR NE21 標準要求，確保在惡劣的 EMC 環境中仍能保持高精度。

符合 NAMUR NE43 標準要求，允許控制系統輕松檢測輸入故障。

每個模塊都經過高達 2 .3 kVAC ，3 端口電氣隔離測試。

優異的信噪比 > 60 dB。

安裝調試

極低的功耗意味著即使在 60°C 環境溫度下，也可以并排安裝無需間隙。

可拆卸的 PR 4500 顯板實現參數配置，過程監控，2 點過程校準和更多功能。

所有參數密碼保護。

環境條件

工作溫度 -20°C 至 +60°C

存儲溫度 -20°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 104 mm

結構尺寸（高x寬x深）- 安裝了 PR 4500 時 109 x 23,5 x 131 mm

重量（大約） 155 g

重量（包含4501 / 451x） 170 g / 185 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

常用規格

電源

電源電壓，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC

最大功耗 ≤ 2,5 W

部功耗 ≤ 2,0 W

隔離電壓

測試電壓 2,3 kVAC

工作電壓 250 VAC (增強) / 500 VAC (基本)

響應時間

響應時間 (0...90%, 100...10%) < 20 ms

輔助電源

2線制回路供電 > 16 V @ 23 mA

3線制回路供電 > 18...< 28 V @ 23...0 mA

回路供電限制，端子 44， 額定值 27...35 mA avg., < 80 mA peak

參考電壓 2.5 VDC ±0.5%

參考電壓 (1) 0...15 mA

電流限值， 參考電壓 < 60 mA

程序設計 PR 4500通信接口

信號動態范圍，輸入 24 bit

信號動態范圍，輸出 18 bit

信噪比 > 60 dB

帶寬 (3 dB) > 40 Hz

精度 優于 0,05% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

傳導排放，A類 150 kHz...10 MHz

輸入規格

電流輸入

信號范圍 ±100 mA

可調測量范圍 0...1, 0...5, 1...5, 0...20, 4...20, ±1, ±5, ±10, ±20, ±50, ±100 mA

自定義配置的信號范圍 ±100 mA

最小測量范圍（量程） 0.5 mA

輸入壓降 0.6 V @ 20 mA 額定

電壓輸入

信號范圍 ±300 VDC

可設定測量范圍 0...0.1, 0...1, 0.2...1, 0...2.5, 0...5, 1...5, 0...10, 2...10, 0...100, 0...300, ±0.1, ±1, ±2.5, ±5, ±10, ±100, ±300 V

自定義配置的信號范圍 ±300 V

最小測量范圍（量程） 25 mV

輸入電阻 額定 3 MΩ（> 2,5 VDC） 額定 > 10 MΩ（= 2,5 VDC）

電位器輸入

3線電位器輸入 0...100%

參考電壓 2.5 V

校準電阻 5 kΩ

最小電位器電阻 200 Ω

輸出規格

電流輸出

信號范圍 0...23 mA（單極性） -23...+23 mA（雙極性）

自定義可配置的輸出范圍 ±20 mA

最小信號范圍 4 mA

負載（@電流輸出） ≤ 1000 Ω / ± 20 V @ ±20 mA

電流限值 ≤ 28 mA（單極性） ± 28 mA（雙極性）

負載穩定性 ≤ 0.001% of span / 100 Ω

響應時間（可設定） 0.0...60.0 s

無源二線制 mA 輸出

可設定范圍 0...20 和 4...20 mA

外部2線制供電范圍 3.5...28.8 VDC

電壓輸出

可設定信號范圍 0/0,2...1; 0/1...5 ; 0/2...10 V ±1，±5 和 ±10 V

正向或反向輸出

負載（@電壓輸出） ≥ 500 kΩ

響應時間（可設定） 0.0...60,0 s

分流電壓輸出

信號范圍 ± 1.2 V / ± 12 V

可配置的標準范圍 0...1, 0...2.5, 0...5, 1...5, 0...10, 2...10 V ±1, ±2.5, ±5, ±10 V

最小量程 0,8 V

自定義可配置的輸出范圍 ±10 V

負載，最小 > 500 kΩ

緩沖電壓輸出

信號范圍 ± 23 V

可設定標準范圍 0...1, 0.2...1, 0...2.5, 0...5, 1...5, 0...10, 2...10, 0...20, 4...20 V ±1, ±2.5, ±5, ±10, ±20 V

最小量程 0,8 V

自定義可配置的輸出范圍 ±20 V

電流限值 < 50 mA

負載，最小 > 2 kΩ

符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

認證

c UL us, UL 508 E248256

SIL 符合 SIL 應用要求的硬件評估

---
