2255

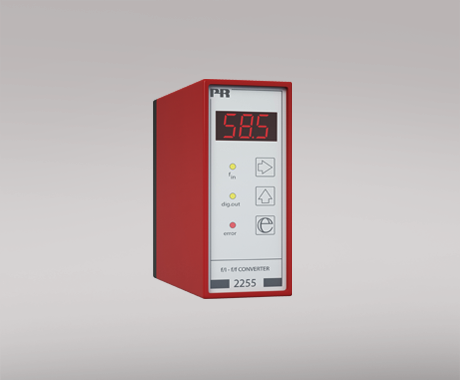

頻率變送器



2255

可設定參數 f/I 變送器

可調的分頻或倍頻輸出

可調的頻率發生器

繼電器輸出可選

24 VDC 電源供電

高級功能

通過面板上按鈕和3位 LED 調節和顯示參數。

應用

接收外部脈沖源的輸入，例如：流量計，測速器或電感式傳感器。

f/I 頻率轉電流和電壓輸出。

f/f 分頻或倍頻輸出，作為頻率緩沖器。

頻率發生器功能，例如作為時間基準或時鐘發生器。

技術特點

3個前端 LED 燈，指示 f 有源輸入（非 NPN），數字量有源輸出（NPN 或繼電器1），以及一個 NAMUR 輸入故障信號。

模擬量輸出電流可設定范圍 0...20 mA。

輸出電壓可設定范圍 0...10 VDC，通過跳線選擇。

輸入濾波，開關濾波，以及 NAMUR 和 S0 信號的輔助供電。

需要配合<11極插座使用，通過11極插座 7023 和防誤裝附件 7024 可以實現標準 DIN 導軌或背板安裝。

環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP50

機械規格

結構尺寸（高x寬x深） 80,5 x 35,5 x 84,5 mm（深度尺寸不包含背后插針長度）

重量（大約） 125 g

常用規格

電源

電源電壓 19,2...28,8 VDC

部功耗 2,4 W

隔離電壓

隔離電壓，測試/工作 1,4 kVAC / 150 VAC

響應時間

響應時間（可設定） 60 ms 至 999 s + 周期時間

預熱時間 1 分鐘

信噪比 最小 60 dB

精度 優于 0,1% 所設量程

信號動態范圍，輸出 16 bit

電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC

溫度系數 < ±0,01% 所設量程 / °C

線性誤差 < 0,1% 所設量程

S0 供電 15 VDC / 25 mA

特殊供電（可設定） 5...15 VDC / 30 mA（根據訂單要求）

EMC 電磁兼容對精度的影響 < ±0,5%

輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 90%

測量范圍 0...20 kHz

最小測量范圍 0,001 Hz

輸入頻率下限 0,001 Hz

最小脈沖寬度 25 μs

輸入信號類型 NAMUR 符合 DIN 19234 標準 Tacho

NPN / PNP

TTL

S0 符合 DIN 43864 標準

輸出規格

電流輸出

信號范圍 0...20 mA

最小信號范圍 5 mA

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

常用輸出規格

更新時間 20 ms

繼電器輸出

最大開關頻率 20 Hz

最大電壓 150 VRMS

最大電流 2 A

最大 AC 功率 300 VA

Max. DC current, resistive load ≤ 30 VDC 2 ADC

Max. DC current, resistive load > 30 VDC 請查看手冊描述

通過內部分流器輸出電壓 請查看手冊描述

最大電流，NPN 輸出 130 mA

最大電壓，NPN 輸出 28 VDC

頻率輸出范圍 0...1000 Hz

最小脈沖寬度 500 μs

最大脈沖寬度 999 ms

最大占空比 50%

頻率發生器：脈沖寬度 f < 50 Hz 最小 10 ms 最大 999 s

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

---
