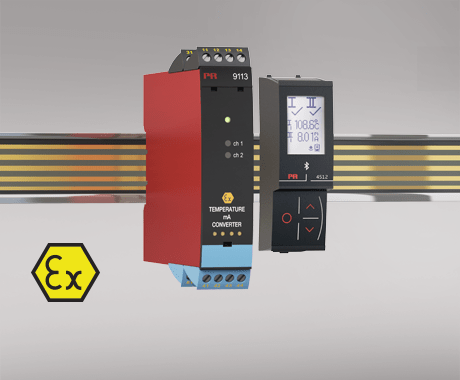

9113B

溫度/ mA 變送器



9113B



RTD，TC 和 mA 信號輸入

通過同一端子實現有源和無源mA輸出

單/雙通道版本

允許獨立供電或電源導軌供電，例如 PR 9400

通過全面評估的 SIL 2 認證

高級功能

通過可拆卸顯示面板調節和顯示過程參數（PR 4500），以及校準和模擬過程信號。

通過可拆卸顯示面板在產品間復制參數。

TC 輸入可使用內部 CJC 補償或內建 PT100 的外部補償插頭（PR 5910Ex，單通道/ PR 5913Ex，雙通道）以提高測量精度。

內部通訊和存儲數據的高級監控。

SIL 2 功能（需在菜單中激活）。

應用

9113Bxx 可以安裝于安全區域或zone 2 / Cl. 1 , Div 2 區域，并能接收來自 zone 0, 1, 2 和 zone 20, 21, 22 包括 M1 / Class I/II/III, Div. 1, Gr. A-G 區域信號。

Pt，Ni 和 TC 傳感器線性化溫度測量，以及有源電流信號測量。

9113B 根據 IEC 61508 要求設計，開發和認證，符合 SIL 2 應用要求。

適用于符合 ISO-13849 標準的性能等級（PL）為“d”的系統。

技術特點

1個綠色和2個紅色前端 LED 燈指示正常運行和故障狀態。

2,6 kVAC 電氣隔離（輸入/輸出/電源端口）。

安裝調試

標準垂直或水平 DIN 導軌安裝，無需安裝間隙。

環境條件

工作溫度 -20°C 至 +60°C

存儲溫度 -20°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

安裝條件 污染等級 2 & 測量/過壓等級 II

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 104 mm

結構尺寸（高x寬x深）- 安裝了 PR 4500 時 109 x 23,5 x 131 mm

重量（大約） 250 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g

常用規格

電源

電源電壓 19,2...31,2 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 ≤ 0,8 W / ≤ 1,4 W (1 / 2 通道)

最大部功耗, 1 / 2 通道 ≤ 0,8 W / ≤ 1,4 W

隔離電壓

測試/工作：輸入和其他所有之間 2,6 kVAC / 300 VAC 增強隔離

模擬量輸出和電源之間 2,6 kVAC / 300 VAC 增強隔離

狀態繼電器和電源之間 1,5 kVAC / 150 VAC 增強隔離

響應時間

溫度輸入，可設定（0...90%， 100...10%） 1...60 s

mA / V 輸入（可設定） 0,4...60 s

程序設計 PR 4500通信接口

信噪比 最小 60 dB (0...100 kHz)

信號動態范圍，輸入 24 bit

信號動態范圍，輸出 16 bit

精度 優于 0,1% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

RTD 輸入

RTD 類型 Pt10/20/50/100/200/250/300/Pt400/500/1000; Ni50/100/120/1000

電纜電阻 50 Ω (最大)

傳感器電流 額定 0,2 mA

傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω

傳感器故障檢測 可設定 ON / OFF

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償（CJC），通過內置傳感器的連接器5910實現外部補償 20...28°C ≤ ±1°C, -20...20°C / 28...70°C ≤ 2°C

冷端補償（CJC），通過內置傳感器實現內部補償 ±(2,0°C + 0,4°C * Δt)

傳感器故障檢測 可設定 ON 或 OFF（僅限斷線檢測）

傳感器故障電流：測量時/其它 額定 2 μA / 0 μA

電流輸入

測量范圍 0...23 mA

可調測量范圍 0...20 和 4...20 mA

輸入電阻 額定 20 Ω + PTC 50 Ω

傳感器故障檢測 可設定 ON / OFF

輸出規格

電流輸出

信號范圍 0...23 mA

可設定信號范圍 0...20/4...20/20...0/20...4 mA

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

傳感器故障報警輸出 0 / 3,5 / 23 mA / 無

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

輸出限值，4...20 和 20...4 mA 信號 3,8...20,5 mA

輸出限值，0...20 和 20…0 mA 信號 0...20,5 mA

電流限值 ≤ 28 mA

無源二線制 mA 輸出

最大外部2線制供電 26 VDC

外部2線制電源電壓變化的影響 < 0,005% 所設量程 / V

狀態繼電器

最大電壓 125 VAC / 110 VDC

最大電流 0.5 AAC / 0.3 ADC

最大 AC 功率 62,5 VA / 32 W

符合標準

EMC 2014/30/EU 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU 2014/35/EU & UK SI 2016/1101

RoHS 2011/65/EU 2011/65/EU & UK SI 2012/3032

ATEX 2014/34/EU 2014/34/EU & UK SI 2016/1107

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011

認證

ATEX KEMA 07ATEX0148 X

IECEx KEM 09.0052X

UKEX DEKRA 21UKEX0175X DEKRA 22UKEXYYYY X - 待定

c FM us FM19US0059X / FM19CA0032X

INMETRO DEKRA 16.0003 X

c UL us, UL 61010-1 E314307

c UL us, UL 913 E233311（僅9113xx-U9）

KCs 21_AV4BO_0173X / 21_AV4BO_0174X (僅 9113Bx-KCs)

EAC Ex RU C-DK.HA65.B.00355/19

DNV Marine TAA00000JD

ClassNK TA18527M

SILSIL 2 認證&全面評估 符合 IEC 61508 標準

---
