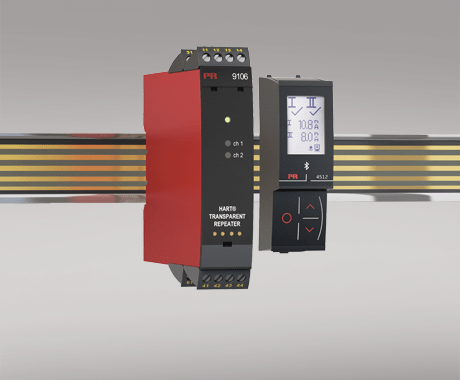

9106A

HART透傳中繼器



9106A



24 VDC 電源導軌供電或端子供電

有源和無源 mA 輸入

通過同一端子實現有源和無源輸出

分路功能：1 入 - 2 出

符合 IEC 61508 標準的 SIL3 全面評估和認證

應用

9106A 是信號 1：1 傳輸單/雙通道隔離中繼器。

為二線制 SMART 變送器供電，或充當二線制 SMART 電流源。支持 HART & BRAIN 協議雙向傳輸。

9106A 可以安裝于未分類區域或Zone 2 / Cl.1, Div. 2, Group A, B, C, D。

通過 PR 4500 顯示每個通道過程參數，設置輸出回路電流高/低限值，若超限，則激活狀態繼電器。

單通道產品，狀態繼電器可以作為一個簡單限位開關。

可以實現信號復制/轉移，將一路輸入信號，分成兩路輸出到不同的 DCS/PLC/HMI 系統或任何其他監控系統。

安全應用（SIL回路），9106AxBx可以作為分路器使用：

 ? 當使用 9106AxBx 在 SIL2 安全功能下，通道1用于安全回路。通道2用于任何非安全回路。

 ? 當使用 9106AxBx 在 SIL3 安全功能下，通道1和2需接到同一個 安全PLC，此時通道2作為冗余診斷通道。（獲取更多信息，請參考 FMEDA 報告和安全手冊）。

高級功能
PR 4500 可拆卸顯示面板，以及綠色和紅色 LED 燈指示產品運行狀態。

每個通道都可以定義標簽字符。

通過獨立狀態繼電器或電源導軌指示產品和傳感器故障報警。

適用于符合 ISO-13849 標準的性能等級（PL）為“d”的系統。

技術特點

高電氣隔離 2,6 kVAC。

快速響應時間 <5 ms。

高精度，優于 0,1%。

二線制變送器供電 >16 V。

安裝調試

標準垂直或水平 DIN 導軌安裝，無需安裝間隙。

環境條件

工作溫度 -20°C 至 +60°C

存儲溫度 -20°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

安裝條件 污染等級 2 & 測量/過壓等級 II

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 104 mm

結構尺寸（高x寬x深）- 安裝了 PR 4500 時 109 x 23,5 x 131 mm

重量（大約） 250 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g

常用規格

電源

電源電壓 19,2...31,2 VDC

熔斷器 1,25 A SB / 250 VAC

最大功耗 ≤ 1,1 W / ≤ 1,9 W (1 / 2 通道)

最大部功耗, 1 / 2 通道 ≤ 0,8 W / ≤ 1,2 W

隔離電壓

測試/工作：輸入和其他所有之間 2,6 kVAC / 300 VAC 增強隔離

模擬量輸出和電源之間 2,6 kVAC / 300 VAC 增強隔離

狀態繼電器和電源之間 1,5 kVAC / 150 VAC 增強隔離

響應時間

響應時間 (0...90%, 100...10%) < 5 ms

程序設計 PR 4500通信接口

信號動態范圍，輸入 模擬信號鏈

信號動態范圍，輸出 模擬信號鏈

SMART 雙向通訊頻率范圍 0,5...7,5 kHz

信噪比 > 60 dB

精度 優于 0,1% 所設量程

mA，絕對精度 ≤ ±16 μA

mA，溫度系數 ≤ ±1,6 μA / °C

電源電壓變化對電流輸出精度的影響（額定 24VDC） < ±10 μA

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

電流輸入

測量范圍 3,5...23 mA

2線制變送器供電 9106A1x >16 V / 20 mA

2線制變送器供電 9106A2x >15 V / 20 mA

傳感器故障檢測：4...20 mA 回路斷線 < 1 mA

輸入壓降，有源單元 < 4 V @ 23 mA

輸入壓降，無源單元 < 6 V @ 23 mA

輸出規格

電流輸出

信號范圍 3,5...23 mA

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值 ≤ 28 mA

無源二線制 mA 輸出

外部2線制電源電壓變化的影響 < 0,005% 所設量程 / V

最大外部2線制供電 26 VDC

狀態繼電器

繼電器功能 N.C.

可調開關點低限值 0...29,9 mA

可調開關點高限值 0...29,9 mA

開關點遲滯 0,1 mA

最大電壓 125 VAC / 110 VDC

最大電流 0.5 AAC / 0.3 ADC

最大電壓 - 危險區域安裝 32 VDC / 32 VAC

最大電流 - 危險區域安裝 1 ADC / 0,5 AAC

所設量程 = 正常測量范圍 4...20 mA

符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC LVD TR-CU 004/2011

EAC Ex TR-CU 012/2011

認證

ATEX DEKRA 11ATEX0244 X

IECEx DEK 11.0084X

UKEX DEKRA 21UKEX0171X DEKRA 22UKEXYYYY X - 待定

c FM us FM16US0465X / FM16CA0213X

c UL us, UL 61010-1 E314307

c UL us, UL 913 E233311（僅9106xxx-U9）

CCC 2020322309003231

KCs 21_AV4BO_0169X (僅 9106Axx-KCs)

EAC Ex RU C-DK.HA65.B.00355/19

DNV Marine TAA00000JD

ClassNK TA18527M

SILSIL 2 / SIL 3 認證&全面評估 符合 IEC 61508 標準

---
