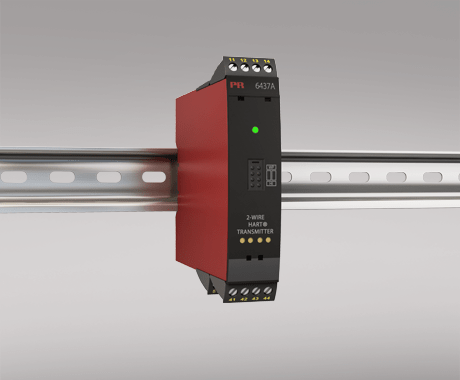

6437A

二線制 HART 7 溫度變送器



6437A



RTD，TC，電位器，線性電阻和雙極性 mV 輸入

單路或雙路傳感器輸入，具備傳感器冗余和漂移檢測功能

適宜工作的環境溫度范圍大：-50 到 +85°C

總精度達 0.014%

2.5 kVAC 電氣隔離性能

符合 IEC61508：2010 的全面評估，適用于 SIL 2/3 應用

應用

測量各類 TC 和 RTD 溫度輸入類型。

轉換大跨度線性電阻和電位器輸入為 4...20 mA。

轉換雙極性 mV 信號為 4...20 mA。

整合入資產管理計劃。

需要高精度和/或傳感器冗余和漂移檢測的關鍵應用。

技術特點

真正的雙輸入變送器，可接受最廣泛的雙輸入組合。

傳感器冗余 - 在主傳感器故障的情況下，輸出自動切換到備份傳感器，保證過程正常運行。

傳感器漂移檢測 - 當傳感器差異超過用戶定義限制時進行報警，增強維護優化。

過程數據的動態變量映射，例如雙輸入功能的均值，差值，以及最小 / 最大值追蹤。

全量程輸入范圍和環境條件下的，突破性的數字和模擬信號精度。

廣泛的傳感器匹配，包括 Callendar Van Dusen 和自定義線性化表。

可設定的輸入限值配合運行時間統計，確保最大的過程可追溯性和傳感器超范圍保護。

符合 IEC 61508：2010 標準最高至 SIL 3 的全面評估，以及符合 IEC 61236-3-1 標準的增強 EMC 功能安全測試。

6437xxSx 適用于符合 ISO-13849 標準的性能等級（PL）為“d”的系統。

符合 NAMUR NE21，NE43，NE44 和 NE89 和 NE107 標準診斷信息。

安裝調試/編程

每米 DIN 導軌可以實現多達 84 個輸入。

使用 PR5909 Loop Link / HART 調制解調器通過 PRESET 軟件進行配置，或者通過資產管理工具（例如 Pactware、AMS、HART 通訊器）進行配置，產品具備所有相關的 DD、eDD 和 DTM 文件。

6437A 可以安裝于 zone 2 和 zone 22 / Class I, Division 2, Groups A, B, C, D 區域。

環境條件

工作溫度 -50°C 至 +85°C (標準) -40°C 至 +80°C (SIL)

存儲溫度 -50°C 至 +85°C

標定溫度 23...25°C

相對濕度 < 99% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 104 mm

重量（單輸入 / 危險區域） 150 g / 160 g

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

DIN軌類型 DIN EN 60715/35 mm

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...25 Hz ±1,6 mm

25...100 Hz ±4 g

常用規格

電源

電源電壓 7,5*...48** VDC

部功耗，每個通道 ≤ 850 mW

使用測試端子時額外所需電源電壓 0,8 V

最小負載電阻（供電 > 37 V 時） (Vsupply – 37) / 23 mA

隔離電壓

隔離電壓，測試/工作 2,5 kVAC / 55 VAC

響應時間

響應時間 70 ms

可調阻尼 0...60 s

極性反接保護 所有輸入和輸入

預熱時間 < 5 分鐘

啟動時間 < 2.75 s

程序設計 Loop Link & HART

寫保護 跳線或軟件

信噪比 > 60 dB

長期穩定性，優于 ±0,05% 所設量程/年 (±0,18% 所設量程/5年)

信號動態范圍，輸入 24 bit

信號動態范圍，輸出 18 bit

電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC

精度 請查看手冊描述

EMC 電磁兼容對精度的影響 < ±0,1% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1%

輸入規格

RTD 輸入

RTD 類型 Pt10...10000, Ni10...10000, Cu5...1000

基本精度，例如 Pt100 ≤ ±0.04°C

電纜電阻 50 Ω (最大)

傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω

傳感器電流 < 0,15 mA

傳感器故障檢測 無，短路，斷線，短路或斷線

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

基本精度，例如 TC K ≤ ±0.25°C

冷端補償（CJC） 固定補償，通過Pt100 或 Ni100 傳感器實現內部或外部補償

傳感器故障檢測 無，短路，斷線，短路或斷線

線性電阻輸入

測量范圍/最小范圍（量程） 0 Ω...100 kΩ / 25 Ω

電纜電阻（單根導線；最大） 50 Ω

傳感器電流 < 0,15 mA

傳感器故障檢測 無，斷線

電位器輸入

電位器 最小…最大 10 Ω...100 kΩ

測量范圍/最小范圍（量程） 0...100% / 10%

電纜電阻（單根導線；最大） 50 Ω

傳感器電流 < 0,15 mA

傳感器故障檢測 無，短路，斷線，短路或斷線

mV 輸入

測量范圍 -800...+800 mV (雙極性) -100 to 1700 mV

最小測量范圍（量程） 2,5 mV

輸入電阻 10 MΩ

傳感器故障檢測 無，斷線

輸出規格

常用輸出規格

正常范圍，可設定 3,8...20,5 / 20,5...3,8 mA

擴展范圍（輸出限制），可設定 3,5...23 / 23...3,5 mA

基本精度 ≤ ±1.6μA （滿量程的 0.01％）

更新時間 10 ms

負載（@電流輸出） ≤ (Vsupply -7,5)/0,023 [Ω]

負載穩定性 < 0,01% 所設量程 / 100 Ω

傳感器故障報警輸出 可設定 3,5…23 mA

符合 NAMUR NE 43 標準的上限/下限電流 > 21 mA / < 3,6 mA

HART 協議版本 HART 7 和 HART 5

符合標準

EMC 2014/30/EU & UK SI 2016/1091 2014/30/EU

RoHS 2011/65/EU & UK SI 2012/3032

ATEX 2014/34/EU & UK SI 2016/1107

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011

認證

ATEX DEKRA 18ATEX0135X

IECEx IECEx DEK. 16.0029X

CSA CSA 16.70066266

c FM us FM16US0287X / FM16CA0146X

INMETRO DEKRA 16.0008 X

NEPSI GYJ18.1057X

EAC Ex RU C-DK.GB.98.V.00192

EU RO MR Type Approval MRA0000023

SIL SIL 2 / SIL 3 認證&全面評估 符合 IEC 61508 標準

NB

* / **請查看手冊描述

---
