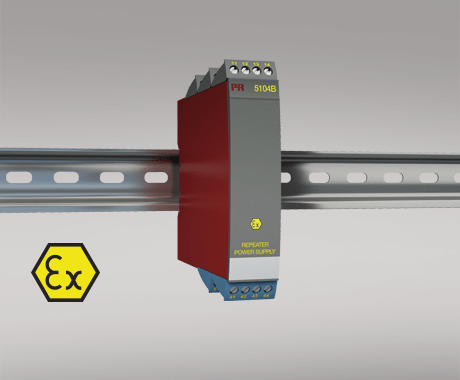

5104B

中繼器/電源



5104B



單/雙通道版本

3- / 5-端口 3,75 kVAC 電氣隔離

危險區域回路供電 > 17,1 V

20 種可設測量范圍

交直流通用電源供電

應用

危險區域二線制變送器的安全柵和供電電源。

接收來自危險區域模擬量電流/電壓信號的安全柵。

模擬量電流/電壓信號 1 : 1 傳輸或變送。

技術特點

通過 5104B 內置的DIP撥碼開關可選20種預制測量范圍，無需額外校準。特殊測量范圍可定制。

PR5104B 是基于微處理器技術的增益和偏置。模擬量信號的傳輸響應時間小于 25 ms。

<輸入，輸出，電源的浮地和電氣都相互獨立。

輸出有源電流/電壓信號，或二線制電流信號。

安裝調試

標準垂直或水平 DIN 導軌安裝。選用雙通道版本時，每米 DIN 導軌可以實現多達84個通道。

注意

不適用于需要符合最新 ATEX 標準認證的新安裝 - 有關詳細信息，請參閱 ATEX 證書 DEMKO 99ATEX126013 和歐盟符合性聲明。

環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 130 mm

DIN軌類型 DIN 46277

重量（大約） 225 g

導線規格 1 x 2,5 mm2 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g

常用規格

電源

電源電壓，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 ≤ 3 W（雙通道）

部功耗 ≤ 2 W（雙通道）

隔離電壓

隔離電壓，測試/工作 3,75 kVAC / 250 VAC

PELV/SELV IEC 61140

輔助電源

2線制供電（端子 44...42 和 54...52） 28...17,1 VDC / 0...20 mA

響應時間

響應時間 (0...90%, 100...10%) < 25 ms

信噪比 最小 60 dB (0...100 kHz)

精度 優于 0,1% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

常用輸入規格

最大偏移量 最大值的 20%

電流輸入

測量范圍 0...20 mA

最小測量范圍（量程） 16 mA

輸入電阻 額定 10 Ω + PTC 10 Ω

電壓輸入

測量范圍 0...10 VDC

最小測量范圍（量程） 8 VDC

輸入電阻 > 2 MΩ

輸出規格

電流輸出

信號范圍 0...20 mA

最小信號范圍 16 mA

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值 ≤ 28 mA

無源二線制 mA 輸出

外部2線制電源電壓變化的影響 < 0,005% 所設量程 / V

電壓輸出

信號范圍 0...1 VDC / 0...10 VDC

最小信號范圍 0,8 VDC / 8 VDC

負載（@電壓輸出） ≥ 500 kΩ

外部回路供電 29 VDC

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU

LVD 2014/35/EU

EAC TR-CU 020/2011

認證

ATEX DEMKO 99ATEX126013, II (1) GD [EEx ia] IIC

c UL us, UL 913 E233311

EAC Ex RU C-DK.GB08.V.00410

DNV Marine Stand. f. Certific. No. 2.4

---

                 柏賽智能是PR electronics公司在亞太區的行業戰略合作伙伴.
