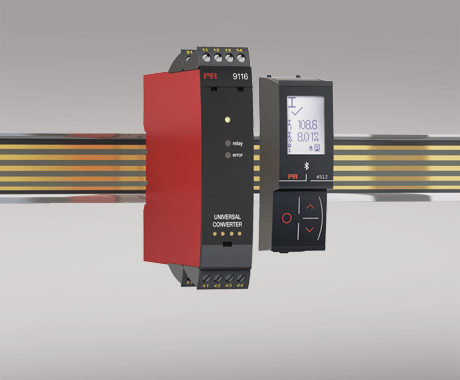

9116A

通用變送器



9116A



RTD，TC，Ohm，電位器，mA 和 V 信號輸入

二線制變送器供電

有源/無源 mA 輸出以及繼電器輸出

允許獨立供電或電源導軌供電，例如 PR 9400

通過全面評估的 SIL 2 認證

高級功能

通過可拆卸顯示面板調節和顯示過程參數（PR 4500），以及校準和模擬過程信號。

繼電器功能高級設定，例如：設定開關點，窗口功能，延遲，傳感器故障和電源故障。

通過 PR 4500 可拆卸顯示面板在產品間復制參數。

使用內部或外部 CJC 補償以提高 TC 測量精度。

通過同一端子實現有源和無源mA輸出。

應用

9116A 可以安裝于未分類區域或Zone 2 / Cl.1, Div. 2, Group A, B, C, D。

溫度，電壓，電位器和線性電阻輸入信號測量。

二線制變送器的供電和信號隔離。

通過獨立狀態繼電器或電源導軌指示產品和傳感器故障報警。

9116A 根據 IEC 61508 要求設計，開發和認證，符合 SIL 2 應用要求。

適用于符合 ISO-13849 標準的性能等級（PL）為“d”的系統。

技術特點

1個綠色和1個紅色前端 LED 燈指示正常運行和故障狀態，1個黃色 LED 燈指示繼電器狀態。

2,6 kVAC 電氣隔離（輸入/輸出/電源端口）。

安裝調試

標準垂直或水平 DIN 導軌安裝，無需安裝間隙。

環境條件

工作溫度 -20°C 至 +60°C

存儲溫度 -20°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

安裝條件 污染等級 2 & 測量/過壓等級 II

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 104 mm

結構尺寸（高x寬x深）- 安裝了 PR 4500 時 109 x 23,5 x 131 mm

重量（大約） 185 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g

常用規格

電源

電源電壓 19,2...31,2 VDC

熔斷器 1,25 A SB / 250 VAC

最大功耗 ≤ 2,1 W

最大部功耗 ≤ 1,7 W

隔離電壓

測試/工作：輸入和其他所有之間 2,6 kVAC / 300 VAC 增強隔離

模擬量輸出和電源之間 2,6 kVAC / 300 VAC 增強隔離

狀態繼電器和電源之間 1,5 kVAC / 150 VAC 增強隔離

響應時間

溫度輸入，可設定（0...90%， 100...10%） 1...60 s

mA / V 輸入（可設定） 0,4...60 s

輔助電源

9116x1x: 2線制供電（端子 54...52） 28...16,5 VDC / 0...20 mA

9116x2x: 2線制供電（端子 54...52） 21,4...16,5 VDC / 0...20 mA

程序設計 PR 4500通信接口

信號動態范圍，輸入 24 bit

信號動態范圍，輸出 16 bit

信噪比 最小 60 dB (0...100 kHz)

精度 優于 0,1% 所設量程

輸入規格

RTD 輸入

RTD 類型 Pt10/20/50/100/200/250/300/Pt400/500/1000; Ni50/100/120/1000

電纜電阻 50 Ω (最大)

傳感器電流 額定 0,2 mA

傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω

傳感器故障檢測 可設定 ON / OFF

短路檢測 Yes

電位器輸入

電位器 最小…最大 10 Ω...10 kΩ

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償（CJC），通過內置傳感器的連接器5910實現外部補償 20...28°C ≤ ±1°C, -20...20°C / 28...70°C ≤ 2°C

冷端補償（CJC），通過內置傳感器實現內部補償 ±(2,0°C + 0,4°C * Δt)

傳感器故障檢測 可設定 ON 或 OFF（僅限斷線檢測）

電流輸入

測量范圍 0...23 mA

可調測量范圍 0...20 和 4...20 mA

輸入電阻 額定 20 Ω + PTC 50 Ω

傳感器故障檢測 4...20 mA 回路斷線

電壓輸入

測量范圍 0...12 VDC

可設定測量范圍 0/0,2...1, 0/1...5, 0/2...10 VDC

輸入電阻 額定 >10 MΩ

輸出規格

電流輸出

信號范圍 0...23 mA

可設定信號范圍 0...20/4...20/20...0/20...4 mA

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

傳感器故障報警輸出 0 / 3,5 / 23 mA / 無

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

電流限值 ≤ 28 mA

無源二線制 mA 輸出

最大外部2線制供電 26 VDC

外部2線制電源電壓變化的影響 < 0,005% 所設量程 / V

繼電器輸出

繼電器功能 開關點，窗口功能，傳感器故障報警，上電和斷電狀態指示

最大電壓 250 VAC / VDC

最大電流 2 A

最大 AC 功率 500 VA

Max. DC current, resistive load > 30 VDC 請查看手冊描述

狀態繼電器

最大電壓 125 VAC / 110 VDC

最大電流 0.5 AAC / 0.3 ADC

最大 AC 功率 62,5 VA / 32 W

符合標準
EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

RoHS 2011/65/EU & UK SI 2012/3032

ATEX 2014/34/EU & UK SI 2016/1107

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011

EAC LVD TR-CU 004/2011

認證

ATEX KEMA 10ATEX0053 X

IECEx KEM 10.0022X

UKEX DEKRA 21UKEX0177X

c FM us FM19US0058X / FM19CA0031X

c UL us, UL 61010-1 E314307

c UL us, UL 913 E233311（僅9116xx-U9）

KCs 21_AV4BO_0178X (僅 9116Ax-KCs)

EAC Ex RU C-DK.HA65.B.00355/19

DNV Marine TAA00000JD

ClassNK TA18527M

SILSIL 2 認證&全面評估 符合 IEC 61508 標準

---
