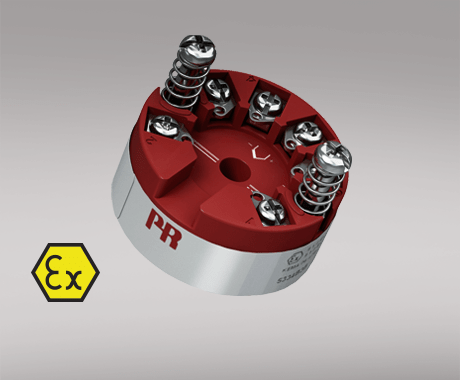

5334B

二線制可編程變送器



5334B



TC 信號輸入

高測量精度

電氣隔離

可設定傳感器故障狀態

標準 DIN B型傳感器頭部安裝

應用

TC 傳感器線性化溫度測量。

轉換雙極性 mV 信號轉換為標準 4...20 mA 電流信號，并具備線性化表格輸出功能。

技術特點

參數設定簡單方便。

內建溫度傳感器冷端補償（CJC）。

持續監測重要數據，保障使用安全。

安裝調試

標準 DIN B型傳感器頭部安裝。

環境條件

工作溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級（外殼/端子） IP68 / IP00

機械規格

結構尺寸 ? 44 x 20,2 mm

重量（大約） 50 g

導線規格 1 x 1,5 mm2 絞線

螺絲端子力矩 0,4 Nm

抗振規格 IEC 60068-2-6

2...25 Hz ±1,6 mm

25...100 Hz ±4 g

常用規格

電源

電源電壓 7,2...30 VDC

部功耗 25 mW…0,8 W

隔離電壓

隔離電壓，測試/工作 1,5 kVAC / 50 VAC

響應時間

響應時間（可設定） 1...60 s

電壓降 7,2 VDC

預熱時間 5 分鐘

上電后至穩定輸出 4.5 s

程序設計 Loop Link

信噪比 最小 60 dB

EEPROM 錯誤校驗 < 3,5 s

精度 優于 0,05% 所設量程

信號動態范圍，輸入 18 bit

信號動態范圍，輸出 16 bit

電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償（CJC） < ±1,0°C

傳感器故障檢測 Yes

傳感器故障電流：測量時/其它 Nom. 33 μA / 0 μA

電壓輸入

測量范圍 -12...150 mV

最小測量范圍（量程） 5 mV

輸入電阻 10 MΩ

輸出規格

電流輸出

信號范圍 4…20 mA

最小信號范圍 16 mA

負載（@電流輸出） ≤ (Vsupply - 7,2) / 0,023 [Ω]

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

傳感器故障報警輸出 可設定 3,5…23 mA

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

常用輸出規格

更新時間 440 ms

所設量程 = 當前所選范圍

I.S. / Ex marking

ATEX II 1 G Ex ia IIC T6...T4 Ga, II 2 D Ex ia IIIC Db, I M1 Ex ia I Ma

IECEx Ex ia IIC T6...T4 Ga, Ex ia IIIC Db, Ex ia I Ma

INMETRO Ex ia IIC T6...T4 Ga, Ex ia IIIC Da, Ex ia I Ma

符合標準

EMC 2014/30/EU & UK SI 2016/1091

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011

認證

ATEX DEKRA 20ATEX0095X

IECEx DEK 20.0059X

INMETRO DEKRA 16.0013 X

EAC Ex RU C-DK.HA65.B.00355/19

DNV Marine TAA0000101

---
