6185

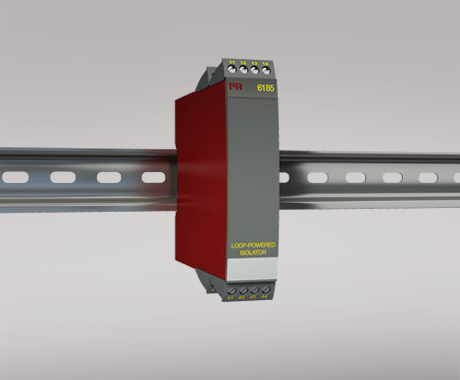

信號回路隔離器



6185



單/雙或4通道電氣隔離
標準 DIN 軌道安裝
無需單獨供電
快速響應時間
高噪聲抑制

應用

模擬量電流信號電氣隔離。

消除接地環路和測量浮地信號。

無論在技術或是成本上，都是 SCADA 和 PLC 系統電流信號電氣隔離的絕佳選擇。

需要符合 NAMUR（傳感器故障檢測）標準保證信號傳輸質量的應用。

技術特點

PR 6185 無需單獨供電，僅由電流輸入信號驅動，自身壓降最大 1,8 VDC。

輸入端子帶過電壓和極性反接保護。

每個通道壓降可通過公式計算：Vdrop = 1,8 + (Iout. * Rload)。

輸出電壓上限為 15 VDC。

輸入與輸出的浮地和電氣都相互獨立。

安裝調試

標準垂直或水平 DIN 導軌安裝。由于安裝無需間隙，因此每米 DIN 導軌可以安裝多達168個通道。

環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 104 mm

重量（大約） 55 / 180 / 230 g（1 / 2 / 4 通道）

DIN軌類型 DIN 46277

導線規格 1 x 2,5 mm2 絞線

螺絲端子力矩 0,5 Nm

常用規格

電源

部功耗，每個通道 40 mW

隔離電壓

測試電壓 2 kVAC

響應時間

響應時間 (0...90%, 100...10%) < 4 ms

電壓降 < 1,8 VDC，最小 1,8 V + (Iout.*Rload)，最大

信噪比 最小 60 dB (0...100 kHz)

精度 優于 0,1% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

輸入規格

電流輸入

測量范圍 0...23 mA

輸入電阻 ≈ 90 Ω + Rload (@ 20 mA)

輸出規格

電流輸出

信號范圍 0...23 mA

最小信號范圍 1:1

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0,03% 所設量程 / 100 Ω

電流限值 50 mA

電壓限值 15 VDC

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU & UK SI 2016/1091

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

---

           柏賽智能是PR electronics公司在亞太區的行業戰略合作伙伴.
