4222

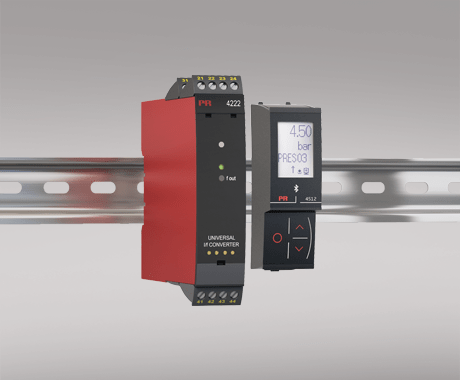

通用 I/f 變送器



4222



RTD、TC、Ohm、電位器、mA 和 V 的輸入

頻率輸出 NPN、PNP 和 TTL

生成頻率 0...25000 Hz

2 線制供電 > 16 V

通用交流或直流電源

高級功能

通過 RTD 或 TC 傳感器執行線性電子溫度測量。

將線性電阻變化轉化為頻率信號，例如電磁閥和蝶閥或其它附帶電位器的線性移動設備。

用于 2 線制變送器的電源模塊和信號隔離器。

通過將頻率信號傳輸?shù)?PLC 或過程計算機等設備，進行過程控制。

模擬量電氣隔離，以及轉換為頻率信號。

技術特點

4222 與 PR 4500 顯示/編程裝置聯用時，可對所有參數進行修改以適用于任何應用。4222 配有電子硬件開關，因此不必打開設備設置 DIP 撥碼開關。

前側綠色 LED 指示正常運行。

持續監測重要的儲存數據，以保障使用安全。

3 端口 2.3 kVAC 電氣隔離。

安裝/調試/編程

功耗非常低意味著設備可以并排安裝，而無需留有空隙，即使在 60°C 的環境溫度下也是如此。

配置、監測、兩點過程校準等操作都可使用 PR 生產的 PR4500 可拆卸顯示屏完成。

所有編程操作都可設置密碼保護。

環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 104 mm

結構尺寸（高x寬x深）- 安裝了 PR 4500 時 109 x 23,5 x 131 mm

重量（大約） 155 g

重量（包含4501 / 451x） 170 g / 185 g

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

常用規格

電源

電源電壓，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 ≤ 2,5 W

最大部功耗 ≤ 2,5 W

隔離電壓

隔離電壓，測試/工作 2,3 kVAC / 250 VAC

響應時間

溫度輸入，可設定（0...90%， 100...10%） 1...60 s

mA / V 輸入（可設定） 0,4...60 s

輔助電源

2線制供電（端子 44...43） 25...16 VDC / 0...20 mA

程序設計 PR 4500通信接口

信噪比 最小 60 dB (0...100 kHz)

精度 優于 0,1% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

RTD 輸入

RTD 類型 Pt100, Ni100, lin. R

電纜電阻 50 Ω (最大)

傳感器電流 額定 0,2 mA

傳感器故障檢測 Yes

短路檢測 < 15 Ω

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償（CJC），通過內置傳感器實現內部補償 < ±1,0°C

傳感器故障檢測 Yes

傳感器故障電流：測量時/其它 額定 2 μA / 0 μA

電流輸入

測量范圍 0...23 mA

可調測量范圍 0...20 和 4...20 mA

輸入電阻 額定 20 Ω + PTC 50 Ω

電壓輸入

測量范圍 0...12 VDC

可設定測量范圍 0/0,2...1, 0/0,5...2,5, 0/1...5, 0/2...10 VDC

輸入電阻 額定 10 MΩ

輸出規格

頻率輸出范圍 0...25000 Hz

最小頻率（量程） 0 Hz

其他輸出類型 PNP，NPN 和 TTL

傳感器故障報警輸出，可設定 0...26250 Hz

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC LVD TR-CU 004/2011

認證

c UL us, UL 508 E231911

FM3025177

---
