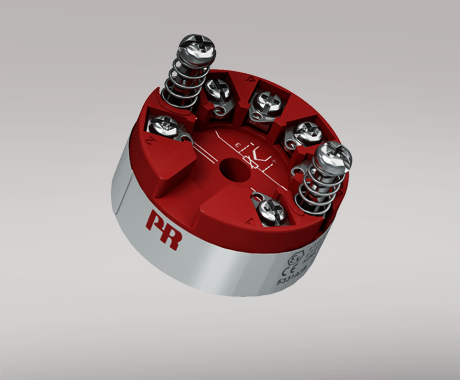

5331A

二線制可編程變送器



5331A



RTD，TC，Ohm 或 mV 信號輸入

超高測量精度

1.5 kVAC 電氣隔離性能

可設定傳感器故障狀態

標準 DIN B型傳感器頭部安裝

應用

Pt100...Pt1000，Ni100...Ni1000 或 TC 傳感器線性化溫度測量。

轉換線性電阻阻值變化為標準模擬量電流信號，例如：閥信號，或歐姆輸出液位計。

轉換雙極性 mV 信號為標準 4...20 mA 電流信號。

技術特點

參數設定簡單方便。

2-，3- 和 4-線 RTD 和電阻輸入電纜自動補償。

持續監測重要數據，保障使用安全。

安裝調試

標準 DIN B型傳感器頭部安裝，或使用附件 8421 實現標準 DIN 導軌安裝。

環境條件

工作溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級（外殼/端子） IP68 / IP00

機械規格

結構尺寸 ? 44 x 20,2 mm

重量（大約） 50 g

導線規格 1 x 1,5 mm2 絞線

螺絲端子力矩 0,4 Nm

抗振規格 IEC 60068-2-6

2...25 Hz ±1,6 mm

25...100 Hz ±4 g

常用規格

電源

電源電壓 7,2...35 VDC

部功耗 25 mW…0,8 W

隔離電壓

隔離電壓，測試/工作 1,5 kVAC / 50 VAC

響應時間

響應時間（可設定） 1...60 s

電壓降 7,2 VDC

預熱時間 5 分鐘

上電后至穩定輸出 4.5 s

程序設計 Loop Link

信噪比 最小 60 dB

EEPROM 錯誤校驗 < 3,5 s

精度 優于 0,05% 所設量程

信號動態范圍，輸入 20 bit

信號動態范圍，輸出 16 bit

電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

RTD 輸入

RTD 類型 Pt100, Ni100, lin. R

電纜電阻 5 Ω (最大)

傳感器電流 額定 0,2 mA

傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω

傳感器故障檢測 Yes

線性電阻輸入

線性電阻 最小…最大 0 Ω...5000 Ω

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償（CJC） < ±1,0°C

傳感器故障檢測 Yes

傳感器故障電流：測量時/其它 Nom. 33 μA / 0 μA

電壓輸入

測量范圍 -12...800 mV

最小測量范圍（量程） 5 mV

輸入電阻 10 MΩ

輸出規格

電流輸出

信號范圍 4…20 mA

最小信號范圍 16 mA

負載（@電流輸出） ≤ (Vsupply - 7,2) / 0,023 [Ω]

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

傳感器故障報警輸出 可設定 3,5…23 mA

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

常用輸出規格

更新時間 440 ms

所設量程 = 當前所選范圍

I.S. / Ex marking

ATEX II 3 G Ex nA [ic] IIC T6...T4 Gc, II 3 G Ex ec [ic] IIC T6...T4 Gc, II 3 G Ex ic IIC T6...T4 Gc, II 3 D Ex ic IIIC Dc

IECEx Ex nA [ic] IIC T6…T4 Gc, Ex ec [ic] IIC T6…T4 Gc, Ex ic IIC T6…T4 Gc, Ex ic IIIC Dc

CSA Cl. I, Div. 2, Gp. A, B, C, D T6...T4, Ex nA[ic] IIC T6…T4 Gc

INMETRO Ex nA [ic] IIC T6...T4 Gc, Ex ic IIC T6...T4 Gc, Ex ic IIIC Dc

符合標準

EMC 2014/30/EU & UK SI 2016/1091

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011

認證

ATEX DEKRA 20ATEX0096X

IECEx DEK 20.0059X

CSA 1125003

INMETRO DEKRA 16.0013 X

DNV Marine TAA0000101

EAC Ex RU C-DK.HA65.B.00355/19

---

         柏賽智能是PR electronics公司在亞太區的行業戰略合作伙伴.
