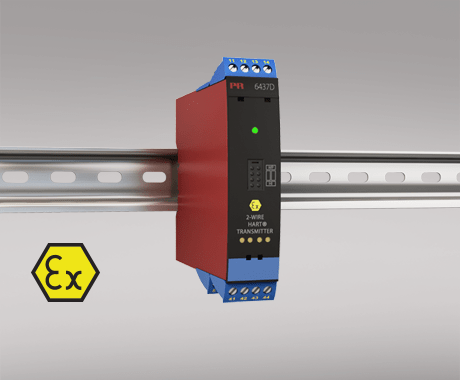

6437D
RTD，TC，電位器，線性電阻和雙極性 mV 輸入
單路或雙路傳感器輸入，具備傳感器冗余和漂移檢測功能
適宜工作的環境溫度范圍大：-50 到 +85°C
總精度達 0.014%
2.5 kVAC 電氣隔離性能
符合 IEC61508：2010 的全面評估，適用于 SIL 2/3 應用
應用
測量各類 TC 和 RTD 溫度輸入類型。
轉換大跨度線性電阻和電位器輸入為 4...20 mA。
轉換雙極性 mV 信號為 4...20 mA。
整合入資產管理計劃。
需要高精度和/或傳感器冗余和漂移檢測的關鍵應用。
技術特點
真正的雙輸入變送器，可接受最廣泛的雙輸入組合。
傳感器冗余 - 在主傳感器故障的情況下，輸出自動切換到備份傳感器，保證過程正常運行。
傳感器漂移檢測 - 當傳感器差異超過用戶定義限制時進行報警，增強維護優化。
過程數據的動態變量映射，例如雙輸入功能的均值，差值，以及最小 / 最大值追蹤。
全量程輸入范圍和環境條件下的，突破性的數字和模擬信號精度。
廣泛的傳感器匹配，包括 Callendar Van Dusen 和自定義線性化表。
可設定的輸入限值配合運行時間統計，確保最大的過程可追溯性和傳感器超范圍保護。
符合 IEC 61508：2010 標準最高至 SIL 3 的全面評估，以及符合 IEC 61236-3-1 標準的增強 EMC 功能安全測試。
6437xxSx 適用于符合 ISO-13849 標準的性能等級（PL）為“d”的系統。
符合 NAMUR NE21，NE43，NE44，NE89 和 NE107 標準診斷信息。
安裝調試
每米 DIN 導軌可以實現多達 84 個輸入。
使用 PR5909 Loop Link / HART 調制解調器通過 PRESET 軟件進行配置，或者通過資產管理工具（例如 Pactware、AMS、HART 通訊器）進行配置，產品具備所有相關的 DD、eDD 和 DTM 文件。
6437D 可以安裝于 zone 0, 1, 2 和 zone 21, 22 以及 M1 / Class I, Division 1, Groups A, B, C, D 區域。
環境條件
工作溫度 -50°C 至 +85°C (標準) -40°C 至 +80°C (SIL)
存儲溫度 -50°C 至 +85°C
標定溫度 23...25°C
相對濕度 < 99% RH （無冷凝）
防護等級 IP20
機械規格
結構尺寸（高x寬x深） 109 x 23,5 x 104 mm
重量（單輸入 / 危險區域） 150 g / 160 g
導線規格 0,13...2,08 mm2 / AWG 26...14 絞線
DIN軌類型 DIN EN 60715/35 mm
螺絲端子力矩 0,5 Nm
抗振規格 IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g
常用規格
電源
電源電壓 7,5*...30** VDC
部功耗，每個通道 ≤ 850 mW
使用測試端子時額外所需電源電壓 0,8 V
最小負載電阻（供電 > 37 V 時） (Vsupply – 37) / 23 mA
隔離電壓
隔離電壓，測試/工作 2,5 kVAC / 42 VAC
響應時間
響應時間 70 ms
可調阻尼 0...60 s
極性反接保護 所有輸入和輸入
預熱時間 < 5 分鐘
啟動時間 < 2.75 s
程序設計 Loop Link & HART
寫保護 跳線或軟件
信噪比 > 60 dB
長期穩定性，優于 ±0,05% 所設量程/年 (±0,18% 所設量程/5年)
信號動態范圍，輸入 24 bit
信號動態范圍，輸出 18 bit
電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC
精度 請查看手冊描述
EMC 電磁兼容對精度的影響 < ±0,1% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1%
輸入規格
RTD 輸入
RTD 類型 Pt10...10000, Ni10...10000, Cu5...1000
基本精度，例如 Pt100 ≤ ±0.04°C
電纜電阻 50 Ω (最大)
傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω
傳感器電流 < 0,15 mA
傳感器故障檢測 無，短路，斷線，短路或斷線
TC 輸入
熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
基本精度，例如 TC K ≤ ±0.25°C
冷端補償（CJC） 固定補償，通過Pt100 或 Ni100 傳感器實現內部或外部補償
傳感器故障檢測 無，短路，斷線，短路或斷線
線性電阻輸入
測量范圍/最小范圍（量程） 0 Ω...100 kΩ / 25 Ω
電纜電阻（單根導線；最大） 50 Ω
傳感器電流 < 0,15 mA
傳感器故障檢測 無，斷線
電位器輸入
電位器 最小…最大 10 Ω...100 kΩ
測量范圍/最小范圍（量程） 0...100% / 10%
電纜電阻（單根導線；最大） 50 Ω
傳感器電流 < 0,15 mA
傳感器故障檢測 無，短路，斷線，短路或斷線
mV 輸入
測量范圍 -800...+800 mV (雙極性) -100 to 1700 mV
最小測量范圍（量程） 2,5 mV
輸入電阻 10 MΩ
傳感器故障檢測 無，斷線
輸出規格
常用輸出規格
正常范圍，可設定 3,8...20,5 / 20,5...3,8 mA
擴展范圍（輸出限制），可設定 3,5...23 / 23...3,5 mA
基本精度 ≤ ±1.6μA （滿量程的 0.01％）
更新時間 10 ms
負載（@電流輸出） ≤ (Vsupply -7,5)/0,023 [Ω]
負載穩定性 < 0,01% 所設量程 / 100 Ω
傳感器故障報警輸出 可設定 3,5…23 mA
符合 NAMUR NE 43 標準的上限/下限電流 > 21 mA / < 3,6 mA
HART 協議版本 HART 7 和 HART 5
符合標準
EMC 2014/30/EU & UK SI 2016/1091
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011
認證
ATEX DEKRA 16ATEX0047X
IECEx IECEx DEK. 16.0029X
CSA CSA 16.70066266
c FM us FM16US0287X / FM16CA0146X
INMETRO DEKRA 16.0008 X
NEPSI GYJ18.1057X
EAC Ex RU C-DK.GB.98.V.00192
EU RO MR Type Approval MRA0000023
SIL SIL 2 / SIL 3 認證&全面評估 符合 IEC 61508 標準
NB
* / ** 請查看手冊描述
