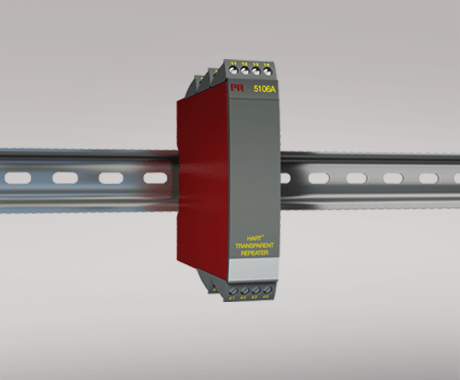

5106A

HART 透明中繼器



5106A



3- / 5-端口 3,75 kVAC 電氣隔離

快速響應時間

二線制供電 > 17 V

單/雙通道版本

交直流通用電源供電

應用

二線制 HART 變送器的信號隔離器和供電電源。

接收模擬量電流和 HART 信號的隔離器。

接收模擬量電流信號的快速響應時間隔離器。

技術特點

PR5106A 主要處理的是 4...20 mA 信號。

PR5106A 是基于微處理器技術的增益和偏置。模擬量信號的傳輸響應時間小于 25 ms。

輸入，輸出，電源的浮地和電氣都相互獨立。

輸出有源電流信號，或二線制電流信號。

安裝調試

標準垂直或水平 DIN 導軌安裝。選用雙通道版本時，每米 DIN 導軌可以實現多達84個通道。

環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 130 mm

重量（大約） 65 g 245 g

DIN軌類型 DIN 46277

導線規格 1 x 2,5 mm2 絞線

螺絲端子力矩 0,5 Nm

常用規格

電源

電源電壓，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 ≤ 3 W（雙通道）

部功耗 ≤ 2 W（雙通道）

隔離電壓

隔離電壓，測試/工作 3,75 kVAC / 250 VAC

PELV/SELV IEC 61140

響應時間

響應時間 (0...90%, 100...10%) < 25 ms

輔助電源

2線制供電（端子 44...42 和 54...52） 25...17 VDC / 0...20 mA

信噪比 最小 60 dB (0...100 kHz)

精度 優于 0,1% 所設量程

電源電壓變化對精度的影響 < ±10 μA

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

電流輸入

測量范圍 4...20 mA

最小測量范圍（量程） 16 mA

輸入電阻：有源單元 額定 10 Ω

輸入電阻：無源單元 RSHUNT = ∞, VDROP < 4 V

輸出規格

電流輸出

信號范圍 4…20 mA

最小信號范圍 16 mA

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值 ≤ 28 mA

無源二線制 mA 輸出

信號范圍 4...20 mA

外部2線制電源電壓變化的影響 < 0,005% 所設量程 / V

最大外部2線制供電 29 VDC

輸出波紋 < 3 mVRMS HART 通訊時

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU

LVD 2014/35/EU

EAC TR-CU 020/2011

認證

c UL us, UL 508 E231911

---

         柏賽智能是PR electronics公司在亞太區的行業戰略合作伙伴.
