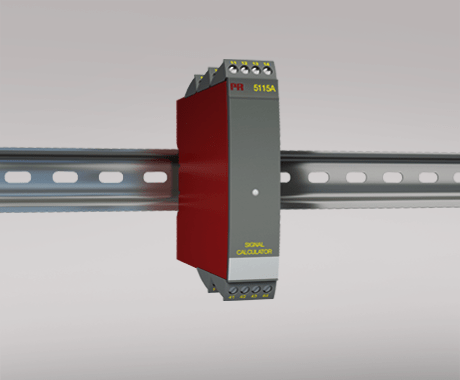

5115A

信號運算器



5115A



兩路輸入信號冗余測量

信號四則運算

復制輸入信號

RTD，Ohm，TC，mV，mA 和 V 信號輸入

交直流通用電源供電

應用

雙溫度傳感器冗余測量，當主傳感器故障時，自動切換到第二傳感器。

復制輸入信號，例如：單傳感器或模擬量信號輸入，兩個獨立信號輸出。

信號四則運算：加，減，乘，除。

例如： 差值運算

 （輸入1 * K1）-（輸入2 * K2）+ K4

例如：均值運算

 （輸入1 * 0.5）+（輸入2 * 0,5）+ K4

例如：輸出端運算

輸出1 = 輸入1 - 輸入2，輸出2 = 輸入1 + 輸入2

二線制變送器的供電電源。

技術特點

PR5115A 能通過 PReset 軟件配合回路通訊器設定產品參數。

綠色 LED 燈指示產品和傳感器的運行、故障狀態。

持續監測重要數據，保障使用安全。

5端口 3,75 kVAC 電氣隔離。

安裝調試

標準垂直或水平 DIN 導軌安裝。由于安裝無需間隙，因此每米 DIN 導軌<可以安裝多達42個產品。

環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 130 mm

重量（大約） 225 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g

常用規格

電源

電源電壓，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 2,1 W / 2,8 W (1 / 2 通道)

最大部功耗 2.0 W

隔離電壓

隔離電壓，測試/工作 3,75 kVAC / 250 VAC

PELV/SELV IEC 61140

響應時間

溫度輸入，可設定（0...90%， 100...10%） 400 ms...60 s

mA / V 輸入（可設定） 250 ms...60 s

程序設計 Loop Link

信噪比 最小 60 dB (0...100 kHz)

冗余切換時間 ≤ 400 ms

精度 優于 0,05% 所設量程

信號動態范圍，輸入 22 bit

信號動態范圍，輸出 16 bit

輔助電源：參考電壓 2,5 VDC ±0,5% / 15 mA

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

RTD 輸入

RTD 類型 Pt46, Pt100, Ni100, Cu53, lin. R

電纜電阻 10 Ω (最大)

傳感器電流 額定 0,2 mA

傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω

傳感器故障檢測 Yes

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償（CJC） < ±1,0°C

傳感器故障電流 額定 30 μA

電流輸入

測量范圍 0...100 mA

最小測量范圍（量程） 4 mA

輸入電阻：有源單元 額定 10 Ω + PTC 10 Ω

輸入電阻：無源單元 RSHUNT = ∞, VDROP < 6 V

電壓輸入

測量范圍 0...250 VDC

最小測量范圍（量程） 5 mV

輸入電阻 額定 10 MΩ（= 2,5 VDC） 額定 5 MΩ（> 2,5 VDC）

mV 輸入

測量范圍 -150...+150 mV

輸出規格

電流輸出

信號范圍 0...20 mA

最小信號范圍 10 mA

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值 ≤ 28 mA

傳感器故障報警輸出 可設定 0...23 mA

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

電壓輸出

信號范圍 0...10 VDC

最小信號范圍 500 mV

負載（@電壓輸出） ≥ 500 kΩ

無源二線制 mA 輸出

信號范圍 4...20 mA

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

外部2線制電源電壓變化的影響 < 0,005% 所設量程 / V

最大外部2線制供電 29 VDC

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU

LVD 2014/35/EU

RoHS 2011/65/EU

EAC TR-CU 020/2011

認證

DNV Marine TAA0000101

---
