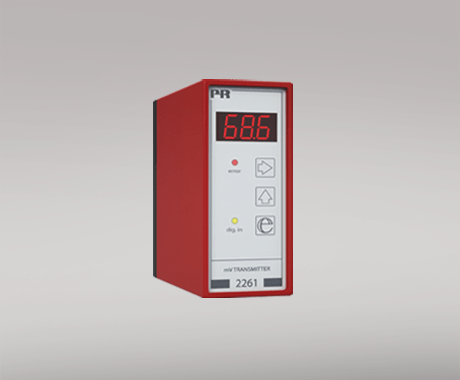

2261

mV 變送器



2261

稱重傳感器放大器

轉換 mV 為電流/電壓信號

面板按鈕調節參數/ LED 顯示

輸入范圍校準功能

NPN / PNP 開關輸入控制去皮

適用于標準傳感器

高級功能

3位 LED 顯示和按鈕設定產品參數。

應用

2261 轉換來自傳感器的雙極性 mV 信號為標準電流電壓信號。

2261 適用于稱重傳感器應用，例如罐體進料/出料計量，稱重去皮，電纜張力測量，液位控制，信號轉換/放大等。

技術特點

前端 LED 燈指示產品故障狀態。

模擬量電壓輸入信號可調范圍 -40...100 mVDC。

去皮控制開關輸入信號 NPN 或 PNP。

通過開關量輸入或面板控制去皮。

模擬量輸出可設定范圍電流 0...20 mA 或電壓 0...10 VDC。

傳感器供電，可通過面板在 5...13 VDC 之間調節。由客戶來確保最大負載為 230 mA (例如 6 個并聯的 350 Ω 稱重傳感器)。

具備傳感器輸入（產品供電）電纜補償。

需要配合11極插座使用，通過11極插座 7023 和防誤裝附件 7024 可以實現標準 DIN 導軌或背板安裝。

環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP50

機械規格

結構尺寸（高x寬x深） 80,5 x 35,5 x 84,5 mm（深度尺寸不包含背后插針長度）

重量（大約） 130 g

常用規格

電源

電源電壓 19,2...28,8 VDC

最大功耗 7,2 W

部功耗 2,2 W

響應時間

響應時間（可設定） 0,06...999 s

信噪比 最小 60 dB

更新時間 20 ms

信號動態范圍，輸入 17 bit

信號動態范圍，輸出 16 bit

電源電壓變化對精度的影響 < ±0,002% 所設量程 / %V

溫度系數 < ±0,01% 所設量程 / °C

線性誤差 < 0,1% 所設量程

輔助電源：傳感器供電 5...13 VDC

負載（最大） 230 mA

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 70%

電壓輸入

測量范圍 -40...100 mV

最小測量范圍（量程） 10 mV

輸入電阻 > 10 MΩ

超量程 當前測量范圍的 0...999%

NPN，數字輸入 上拉 24 VDC / 6,9 mA

PNP，數字量輸入 下拉 0 VDC / 6,9 mA

低電平觸發標準，NPN/PNP < 6 VDC

高電平觸發標準，NPN/PNP > 10,5 VDC

脈沖寬度 > 30 ms

輸出規格

電流輸出

信號范圍 0...20 mA

最小信號范圍 5 mA

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值 < 23 mA

通過內部分流器輸出電壓 請查看手冊描述

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU & UK SI 2016/1091

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

---
