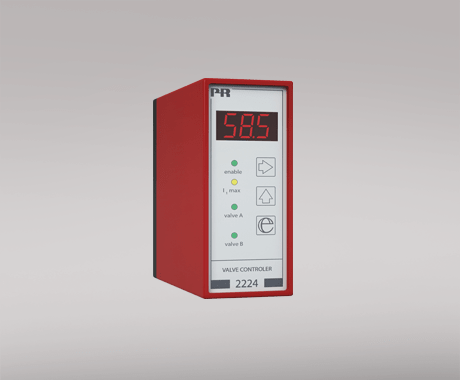

2224

閥門控制器



2224



面板按鈕調節參數

mA，V 和 Ω 信號輸入

斜坡時間，跳值啟動，反轉，斬波頻率和死區

3位 LED 顯示 % I-值

單/雙通道版本

高級功能

3位 LED 顯示和按鈕設定產品參數。

密碼保護參數調節權限，防止任何未經授權的修改。

應用

控制和調節單/雙線圈液壓和氣動比例閥，用于精準油流量調節，線性柔和加/減速，輸出信號調制和死區設定。

非常適合操縱桿 A/B 向運動調節，避免直接切換。

技術特點

工作時顯示輸出電流 I 的百分比 % 值。

可設定標準電壓、電流、操縱桿/電位計輸入信號，或者指定特殊信號。

外部控制信號決定產品啟停。

輸出為脈動電流，防止比例閥粘連。

可選調制頻率（PWM）范圍 8 至 400 Hz 之間。

多種可調功能參數，例如電流輸出，斜坡時間，跳值啟動，反轉，斬波頻率，死區和 ON/OFF 功能。

需要配合11極插座使用，通過11極插座 7023 和防誤裝附件 7024 可以實現標準 DIN 導軌或背板安裝。

環境條件

工作溫度 -20°C 至 +60°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP50

機械規格

結構尺寸（高x寬x深） 80,5 x 35,5 x 84,5 mm（深度尺寸不包含背后插針長度）

重量（大約） 130 g

常用規格

電源

電源電壓 (nom. 12 V / 24 V) 9.6...28.8 VDC

部功耗 2 W / 24 V 1,8 W / 12 V

程序設計 前面板設定參數

更新時間 30 ms

溫度系數 0,01%/°C

精度 優于 0,2% 所設量程

線性誤差 0,2%

EMC 電磁兼容對精度的影響 < 2% 所設量程

輸入規格

電流輸入

測量范圍 0...20 mA 4...20 mA

輸入電阻 50 Ω + PTC (54 Ω)

電壓輸入

測量范圍 0/0,2...1 V 和 0/2...10 V

輸入電阻 10 MΩ

電位器輸入

電位器 最小…最大 0...10 V 或 ±10 V / 10 kΩ

運行/關閉 PNP / 2,2 kΩ, 12 / 24 V

Imax.1 & Imax.2 PNP / 2,2 kΩ, 12 / 24 V

A / B 通道 PNP / 2,2 kΩ, 12 / 24 V

不動作區間 輸入量程的 0...99.9%

輸出規格

輸出電壓 電源電壓-0,5 V（最大）

輸出電流 3000 mA 平均值

電流峰值 7 A

參考電壓 10 VDC（閥A） ±10 VDC（閥 A & B）

斜坡上升&下降時間 時間 0...10.0 s

PWM 頻率 8...400 Hz（以 1 Hz 為步進單位）

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU & UK SI 2016/1091

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

---
