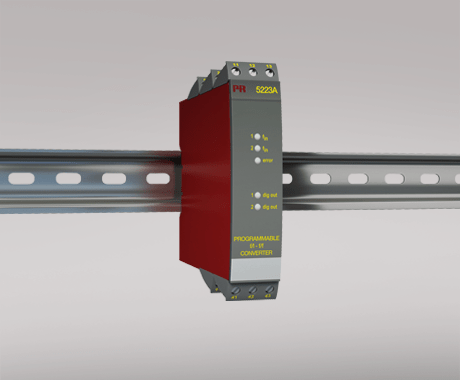

5223A

可編程頻率變送器



5223A



脈沖計算器

頻率發生器

電氣隔離

模擬量電流和電壓輸出

PNP / NPN 輸出，繼電器輸出可選

交直流通用電源供電

高級功能

5223 變送器能通過安裝在標準 PC 上的 PReset 軟件配合回路通訊器設定產品參數，或在訂貨時指定參數。

應用

f/I 頻率轉電流和電壓輸出。

f/f 分頻或倍頻輸出，作為頻率緩沖器。

可在所有功能中輸入比例因子。對輸入信號進行四則運算。

頻率發生器功能，例如作為時間基準或時鐘發生器。

輸入和電源端子帶極性反接保護。

電流和電壓輸出信號與電源和輸入電氣隔離。

可調數字量輸出，包括 NPN，PNP 或繼電器（可選）。

技術特點

5個前端 LED 燈，指示 f1 和 f2 有源輸入（非 NPN），數字量有源輸出1和2，以及一個可調故障信號。

模擬量輸出電流可設定范圍 0...20 mA。

輸出電壓可設定范圍 0...10 VDC 和 0...1 VDC，通過跳線選擇。

輸入范圍:

頻率: 0...20,000 Hz

傳感器類型: NAMUR, tacho, NPN, PNP, TTL, S0, 觸點

輸出范圍:

電流和電壓輸出: 0...20 mA / 0...10 V

繼電器輸出: 0...20 Hz

NPN和PNP 輸出為f/f: 0...1000 Hz

NPN和PNP 輸出為發生器: 0...20,000 Hz

環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 130 mm

重量（大約） 240 g

DIN軌類型 DIN 46277

導線規格 1 x 2,5 mm2 絞線

螺絲端子力矩 0,5 Nm

常用規格

電源

電源電壓，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 3,5 W

部功耗 3 W

隔離電壓

隔離電壓，測試/工作 3,75 kVAC / 250 VAC

開機延時 0...999 s

預熱時間 1 分鐘

程序設計 Loop Link

信噪比 最小 60 dB

響應時間，模擬量 < 60 ms + 周期時間

響應時間，數字量輸出 < 50 ms + 周期時間

信號動態范圍，輸出 16 bit

電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC

輔助電源：NAMUR 供電 8,3 VDC ±0,5 VDC / 8 mA

S0 供電 17 VDC / 20 mA

NPN / PNP 供電 17 VDC / 20 mA

特殊供電（可設定） 5...17 VDC / 20 mA

溫度系數 < ±0,01% 所設量程 / °C

線性誤差 < 0,1% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5%

輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大頻率值的 90%

測量范圍 0...20 kHz

最小測量范圍 0,001 Hz

最高頻率，輸入濾波器 ON 50 Hz

最小周期時間，輸入濾波器 ON 20 ms

輸入信號類型 NAMUR 符合 DIN 19234 標準 Tacho

NPN / PNP

2相編碼器

TTL

S0 符合 DIN 43864 標準

輸出規格

常用輸出規格

更新時間 20 ms

電流輸出

信號范圍 0...20 mA

最小信號范圍 5 mA

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值 < 23 mA

電壓輸出

信號范圍 0...10 VDC

最小信號范圍 250 mV

負載（@電壓輸出） ≥ 500 kΩ

繼電器輸出

最大開關頻率 20 Hz

最大電壓 250 VRMS

最大電流 2 AAC

最大 AC 功率 100 VA

最大負載，24 VDC 1 A

其他輸出類型 有源輸出（NPN / PNP） f/f 轉換輸出

頻率發生器

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU

LVD 2014/35/EU

RoHS 2011/65/EU

EAC TR-CU 020/2011

---
