如此強勁的增長勢頭，讓眾多企業加快布局。9月13日，寧德時代發布消息稱，將投資約135億元，在宜春建設寧德時代新型鋰電池生產制造基地項目。槍聲剛響，其他企業紛紛跟進，16日，廈鎢新能發布公告稱將擬不低于100億元投建鋰離子正極材料項目。同日，孚能科技稱將定增不超過52億元用于新增12GWh動力電池年產能。

市場的轟轟烈烈，不僅體現在新能源汽車行業的高速增長，更帶動了整個鋰電產業鏈的增長，在鋰電的生產、質檢、運輸、應用等眾多領域中，新的增長點開始出現。

機器視覺賦能鋰電制造

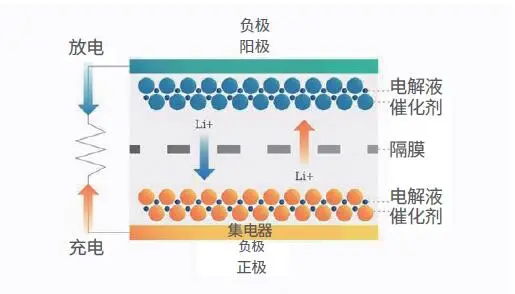

從結構上來看，鋰電池的制造很簡單——將電池的陰極（帶正電荷）和陽極（帶負電荷）電極片交替堆疊，每層之間用隔膜隔開，電極片之間注入液態或固態電解液即可。

但實際生產過程中相當復雜且敏感。電極的涂層厚度對電池的性能甚至穩定性都有著很大的影響。尤其在大規模生產模式下，電池材料、電芯及PACK封裝等各個環節產生中產生的任何劃痕、露箔、氣泡、褶皺、暗斑、亮斑、掉料等缺陷，都將嚴重影響鋰電池產品的性能和品質。

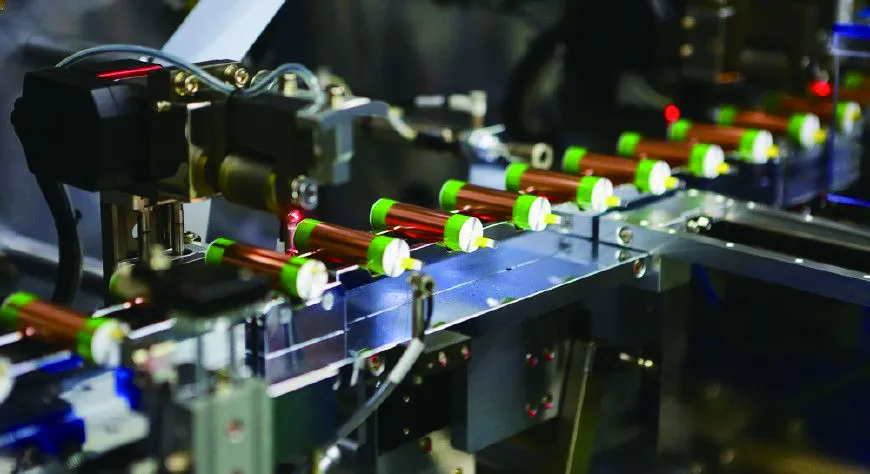

如何快速對鋰電池的各段生產工序進行層層的質檢，成為了鋰電高效生產的關鍵環節。對此，機器視覺以極高的檢測效率、檢測精度和超強穩定性，改變了鋰電池的生產方式，已成為鋰電池生產裝配中的標準配置。

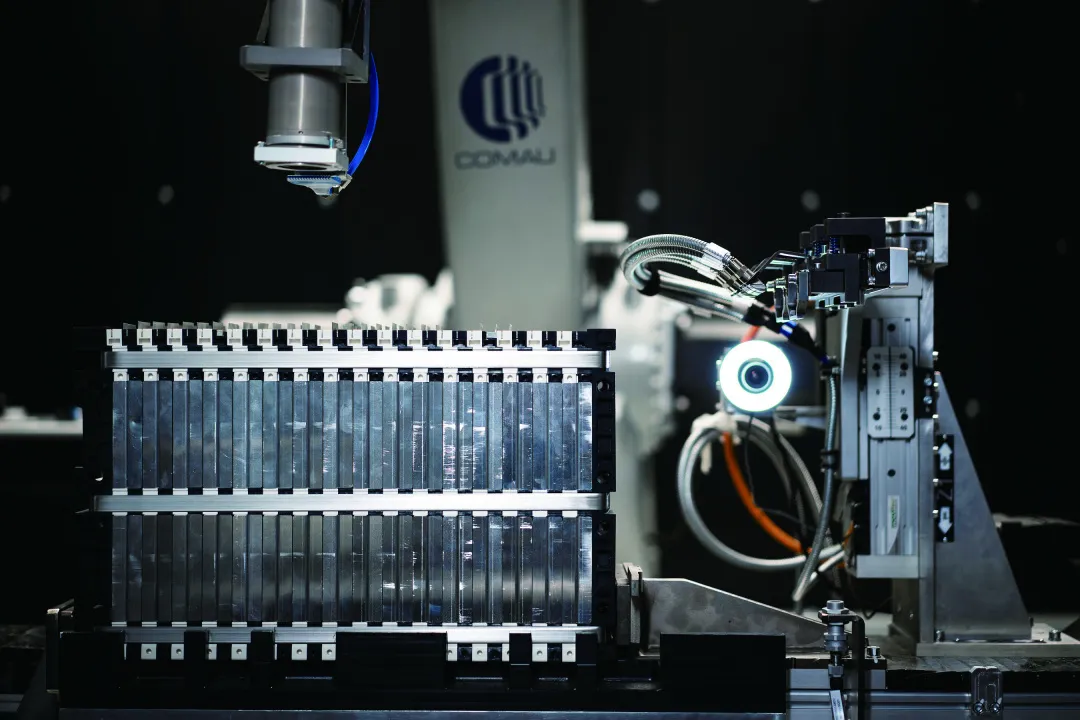

目前，針對鋰電生產過程中的隔膜、涂布、輥壓、分切、模切、卷繞、疊片等工序，各大機器視覺供應商分別給到了尺寸檢測、對齊度檢測、外觀缺陷檢測、位置歸正和糾偏閉環控制等解決方案。不同的是，在各檢測環節中，有的企業采用了最新技術，有的采用了最新算法。各有巧妙不同，但歸根結底，還是離不開機器視覺的四大核心——識別、測量、定位、檢測。

舉個例子，在極片涂布后烘烤前，對涂布寬度進行在線實時檢測，及時提供測量數據，實時糾正涂布寬度；在分切前，對極片外觀進行瑕疵檢測。切片后進行尺寸在線檢測；在模切后，機器視覺會識別極片外觀和尺寸進行檢測，及時剔除不合格產品；卷繞過程中需要實時檢測裸電芯同一圈內和相鄰圈間陰陽極片、AT9、上下隔膜間邊緣的對齊度，在線計算極片、隔膜與基準位置的偏差量，反饋糾偏信號實現入料位置閉環糾偏控制。

3D視覺技術突破傳統機器視覺局限

由于傳統機器視覺在拍攝圖片之后，通過算法識別后測量相應數據。單攝像頭的2D機器視覺無法獲得物體的空間坐標信息，因此不支持與形狀相關的測量，如：物體平面度、表面角度、體積或者對相同顏色的物體之間特征進行區分。且2D視覺測量物體的對比度過于依賴光源和顏色/灰度變化，測量精度易受設備、光源、算法、檢測環境等因素影響。對此，部分企業已引入3D機器視覺，拓寬了機器視覺的應用領域和測量精度。

目前市場上主流的有四種3D視覺技術：雙目視覺、TOF、3D結構光和激光三角測量。

雙目視覺：是目前較為廣泛的3D視覺系統，通過兩臺以上攝像頭同時工作，獲取在不同視角下的感知圖像，通過三角測量原理計算圖像的視差來獲取景物的三維信息。具有響應快、軟件簡單、識別距離遠的特點，且不需要進行灰度圖像的獲取與分析，因此不受外界光源物體表面性質影響。雙目技術原理簡單，不需要使用特殊的發射器和接收器，所以具有實現靈活和成本低的優點，適合于制造現場的在線、產品檢測和質量控制。但雙目技術的劣勢是算法復雜，計算量大，不適合在光線較差的環境中使用。

TOF飛行時間法成像技術：其原理通過給目標物連續發送光脈沖，用傳感器接收從物體返回的光，計算光脈沖的飛行時間來得到目標物距離。由于TOF是根據公式直接輸出深度信息，所以具有響應快、軟件簡單、識別距離遠的特點，且不需要進行灰度圖像的獲取與分析，因此不受外界光源物體表面性質影響。不過TOF技術也有缺點：分辨率低、不能精密成像、而且成本高。

3D結構光：用一個光源投射出一束結構光（具備一定結構的光線，比如黑白相間）。待測物體表面的條紋、斑點、形狀會對不同的光譜產生不同的反射效果，通過算法可以計算出距離、形狀、尺寸等信息，從而獲得物體的三維圖像。3D結構光技術既不需要用很精準的時間延時來測量，又解決雙目中匹配算法的復雜度問題，具有計算簡單、測量精度較高的優勢。且弱光環境、無明顯紋理和形狀變化的表面，同樣都可進行精密測量。

激光三角測量：與3D結構光技術類似，不同的是通常用激光作為光源，用CCD（電荷耦合器件）相機作為檢測器，具有精準、快速、成本低的優點。不過由于激光的集束性，激光三角測量更適合在近距離下進行測量。

技術融合讓機器視覺“認得更準”

各具特色的3D機器視覺測量方案也為鋰電池制造商帶來了更多選擇。比如在傳統機器視覺應用中，線陣相機常用于鋰電池的涂布、輥壓、分切、模切等工序中實現正負極片/隔膜表面缺陷檢測，對產線速度、檢測精度和系統運行穩定性都有一定的要求。除了升級為4K相機提升檢測精度外，3D結構光和激光三角測量的加入提供了全新的高速高精度檢測方案。

以鋰電焊縫缺陷檢測為例。將一束激光通過一組透鏡放大拉伸形成一條激光線，投射到被測物表面上。光學系統利用沙姆定律，將該激光線的漫反射投射到傳感器上，再根據不同的投射位置，利用三角測量原理計算出物體輪廓表面的長寬高。通過對三維輪廓圖進行處理來檢測焊縫缺陷及缺陷大小、深度。

類似的，在鋰電池極片面密度、厚度的無損檢測中，激光三角測量同樣有著廣泛的應用前景。通過兩個激光位移傳感器組合（以上下對射的方式），分別測量、計算得到被測物體、材料的厚度，可以應用于鋰電輥壓工序；在壓制輥后、收卷前采用激光三角測量法，測得壓制后的極片厚度；在涂布工序時，測量于涂布后、烘箱前，獲得涂布濕膜的厚度；更可以放置在烘箱后、收卷前，測量烘干極片的厚度。其優點在于采用非接觸式測量（結果更精準），相對超聲波測厚儀精度更高、相對X射線測厚儀沒有輻射污染。

TOF飛行時間法成像技術也早與其它技術配合，如聚焦離子束雙束掃描電鏡-飛行時間二次離子質譜一體化技術（FIB-SEM-TOF-SIMS），應用于電子顯微鏡中，實現了原位二維、三維的高分辨形貌結構觀測、微量輕元素分析和化學結構分析等，是鋰電池行業微分析檢測的優異工具。

當然，3D機器視覺的崛起并不意味著傳統機器視覺在鋰電池檢測的應用中失去地位。相反，老牌機器視覺供應商不斷推出更高精度、更高分辨率、更快響應速度的2D解決方案。在鋰電膜面缺陷識別、極片材料的高清采集等應用上，仍具有一定的性價比優勢。畢竟，選擇貴的，不如選擇更適合的。

當然，擺在機器視覺面前最大的挑戰并非“看得更清”，而是“認得更準”。傳統機器視覺的算法主要以基礎模式匹配算法為主，難以解決復雜場景下的復雜缺陷檢測，且需要積累大量缺陷圖片庫（即深度學習能力較差），漏檢誤檢率高，同時還存在部分軟硬件設備不兼容的情況。即便到了3D機器視覺時代，這一問題仍然普遍存在。雖然各大供應商都在布局自己的深度學習算法平臺，但面對復雜多變的檢測樣品及測試需求，兼顧檢測速度和精度的算法還是慢一拍。

鋰電市場的爆發只是中國制造業發展中的一朵浪花。當下一個行業崛起之時，機器視覺又將以哪些新技術、新產品來突破應用局限，推進中國制造業智能化、數字化發展之路呢？本刊將持續關注。
