在流程工業過程控制領域，傳感器及智能化儀器儀表所起到的關鍵作用無可替代。傳感技術、計算機及通信技術等融合而成電子信息技術正在為改變傳統的儀器儀表技術提供了強大的技術基礎。
傳感器是儀器儀表中的核心部件
傳感器實現了信息采集，但要將傳感器采集到的被測量信息進行顯示、記錄、存儲、處理、傳輸和控制，必須依靠?jī)x器儀表。圖1中虛線部分為儀器儀表的基本結構框圖。從圖中可見，傳感器在儀器儀表中承擔著感知被測對象的重要作用，是儀器儀表的核心，儀器儀表的許多性能指標，如：精確度、靈敏度、響應速度、穩定性等都依賴于傳感器的性能水平。

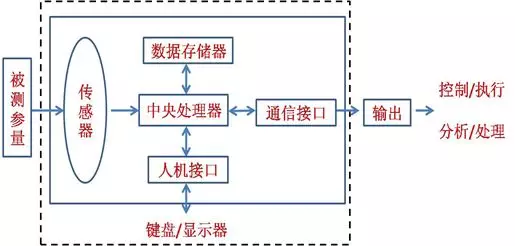

圖1 儀器儀表基本結構框圖
傳感器用于檢測被測信號，但傳感器的輸出信號一般很微弱，需要將其調制與放大。變送器把傳感器采集到的微弱的電信號放大，并把檢測到的信號轉換成標準的4-20mA、0-20mA、0-5V、0-10V的信號，或?qū)⒛M量變換為數字量。如圖2為壓力/差壓傳感器，圖3是由壓力/差壓傳感器為檢測元件生產的壓力/差壓變送器。
圖2 壓力/差壓傳感器
圖3 壓力/差壓變送器
通過傳感器的組合應用，可構成實現測量某一參量的儀器儀表。
從上述實例中可見，傳感器是儀器儀表核心部件，性能優越的儀器儀表依賴于技術先進的傳感器，儀器儀表的發展依賴于傳感器的發展。
傳感器助推了儀表技術的創新和應用
以儀器儀表中廣泛應用的壓力/差壓變送器為例，傳感器助推了儀表技術的創新和應用。
當傳感器采用金屬膜盒機械式元件時，利用金屬電容壓力原理，出現機械式金屬膜盒壓力/差壓變送器。典型產品如1151系列壓力/差壓變送器。
當采用傳統硅壓阻式傳感器時，采用PN結隔離的制造工藝和技術，減小了溫度的影響量，同時硅片的物理特性優于金屬膜盒，其穩定性、可靠性大大優于金屬電容變送器，出現硅壓阻壓力/差壓變送器。典型產品如擴散硅壓力/差壓變送器。
當傳感器通過MEMS技術在單晶硅芯片的中間和邊緣上制作兩個形狀大小完全一致的H形的振動梁，當硅片兩面受力形成形變，兩個諧振梁分別受到壓縮力和擴張力，導致振動頻率變化，通過兩個頻率之差的檢測可實現對壓力的測量。傳感器采用諧振原理，出現頻率型壓力/差厭變送器。典型產品如EJA系列壓力/差壓變送器。
當采用的是單晶硅微電容式壓力傳感器，通過MEMS技術和三明治結構，制造出典型的硅電容傳感器的構造，通過壓力/差壓作用下形成的電容變化量來實現測量壓力/差壓，出現硅電容式壓力/差壓變送器。典型產品如FCX-AIII壓力/差壓變送器。
隨著微機電系統(Micro-Electro-MechanismSystem, MEMS)、片上系統（SOC，System on Chip）、無線通信和低功耗嵌入式技術的飛速發展，孕育出無線傳感器網絡(Wireless Sensor Networks, WSN)，并以其低功耗、低成本、分布式和自組織的特點帶來了信息感知的一場變革。當采用無線傳感器網路時，無線智能壓力/差壓變化器應運而出。
當前，隨著傳感技術的不斷發展，儀表技術在工業自動化行業中的最新創新技術和應用如表1所示。
表1 儀表技術在工業自動化行業中的最新創新技術和應用
|
序號 |
儀表技術 |
自動化行業中的應用 |
|
1 |
信號處理技術 |
高保真放大、信號補償、信號濾波、非線性校正、模數A/D轉換等，信號隔離，電流輸出 |
|
2 |
高智能化技術
|
實現自動化增益、智能校正、自動補償、復雜算法、多變量處理、時間序列記錄分析、智能診斷、智能配置管理等等 |
|
3 |
數字化通訊技術
|
隨著通信技術的進步，儀表技術從最初采用二線制II/III型標準模擬信號進行單向傳輸?shù)募惺綑z測與控制系統，朝著基于數字總線（如現場總線、工業無線傳感網）技術的泛在系統方向發展 |
|
4 |
可靠性技術 |
保證部件具備工業級應用要求，設備平均無故障時間（MTBF）超過10萬小時。 |
|
5 |
高安全性技術 |
一種全新的設計理念從功能需求到系統設計、從系統實施到運行維護的全過程的安全保障。 研究流程工業安全技術與儀器儀表風險評估、自診斷、軟件可靠性、安全驗證等關鍵技術，掌握具有自主知識產權的安全核心技術，開發智能安全儀表。 |
|
6 |
低功耗技術 |
從傳感、信號處理與運算、數字化通訊等各個方面研究低功耗技術。低功耗技術的研究主要涉及了傳感技術本身、信號處理電路設計以及工藝、封裝等多個層面。 |
|
7 |
國際標準化設計 |
針對不同應用，需要研究工業過程傳感器和智能儀器儀表的標準，提高傳感、檢測的標準化和開放性。 |
|
8 |
工業化批量制造技術 |
工業化制造的批量生產工藝，實現規模效應；質量控制能力的提升，實現規模產品生產成品率；智能、高效的生產、檢驗、測試設備，提高生產效率；智能儀器儀表的齊套率，滿足流程工業生產裝置應用需求 |
儀器儀表技術發展趨勢是高性能、高可靠性、高適用性，其技術特征和標志是數字化、智能化和網絡化。
（1）高性能
高性能主要體現在產品具有高的測量精度和豐富的功能。
現場檢測儀表的高性能基于檢測技術的發展和新一代傳感器的成熟。新型硅傳感器、金屬電容傳感器、復合傳感器、光纖傳感器、科氏力傳感器等新型傳感器的研發使現場儀表的精度提高1～2個檔次。如壓力/差壓變送器已從0.2級提高到0.075級和0.04級；液、氣體的流量測量精度已從0.5級、1級提高到0.1級、0.2級。數字技術與傳感器技術的結合使新一代高性能現場儀表成熟完善，智能化和網絡化技術使現場儀表具有運算功能、控制功能、補償功能、通信功能等模擬儀表難以實現的豐富功能。
控制技術、通信技術、計算技術的發展使工業控制系統具備了適應超大規模、快速響應、核級安全等各種復雜工況所需的功能，并且以軟硬件結合的方式向控制優化、管理優化、工程集成方向發展，使大型控制系統具備大量工業自動化設備的協調應用和管理功能。
（2）高可靠性
工業自動化儀表是大型化、高參數化、工況復雜化的現代工業重大裝備的神經中樞、運行中心和安全屏障，不允許閃失。針對其日益提升的重點地位和作用，國外將該類產品的“高可靠性”作為其重要發展方向?，F(xiàn)場儀表復雜、易損、難以維修的狀況正在改變。國外領先企業開始提供保修期長達10年、使用期不需調整維修的產品，并提出“終身保修”、“本質無損”等概念。高可靠性的實現首先源自原理和結構設計的創新，固態傳感器、無運動部件結構等產品的問世體現這一方向。除此之外，大量產品的高可靠性基礎是成熟的核心技術、精密加工和特殊加工工藝以及嚴格的質量和生產管理。
智能化技術和現場總線技術的推廣采用不但使單個產品的故障能及時發現，而且使整個工程成千上萬臺自動控制設備處于實時監控之中，并有條件實現預防性維護，明顯提高了整個系統的運行可靠性。近年國外提出“功能安全技術”概念，并開始制定相應標準，符合功能安全技術的產品開發和系統整體安全等級的論證技術也是“高可靠性”技術發展的重要內容。
（3）高適用性
新原理、新技術、新材料的應用使現場儀表顯著提高了對復雜工況條件和環境的適應性。耐高溫、高壓、高壓差、強沖刷、強輻射、多相流、非接觸檢測、無損檢測等產品的出現解決了絕大部分用戶的現場檢測“難題”。高量程比、模塊化結構、紅外技術、無線通訊、自校正、自適應、自診斷等技術的發展應用使得現場儀表操作應用便捷，勞動強度降低、備品備件減少。
數字化、智能化、網絡化使眾多測控設備聯絡快捷，操作簡化，功能設置靈活，實時聚合集成，促進軟件研發及其功能發揮，使測量控制系統與企業經營管理系統緊密結合，形成管控一體化，從工藝流程的底層開始實現工業企業的信息化?！?/span>三高”、“三化”的測控設備和應用現場總線技術的高水平系統集成技術將使工業自動化領域進入“一代變革”，極大地提高儀控裝備對大型復雜工程的綜合適用性，并與SOLUTION、MIV等自控工程項目的經營、管理和技術發展趨勢相適應。
（4）網絡化
當前國際上現場總線與智能儀表的發展呈現多種總線及其儀表共存發展的局面。HART、FF、Profibus、Modbus、LonWorks、WorldFIP、CAN總線都在自動化儀表上得到廣泛應用，工業以太網技術也開始出現在國際工業自動化控制領域，具有我國自主知識產權的EPA等工業通信協議也開始在智能化儀器儀表中應用，儀器儀表正經歷著深刻的智能化變革。
所有這些集中表現為儀器儀表智能化程度普遍提高。當前，儀器儀表的發展呈現兩個特點。其一是綜合性，儀器儀表包含了精密機械、電子、計算機、軟件、通信、半導體加工等多種技術，必須要把這些技術綜合在一個產品中。其二是先進性，儀器儀表所采用的技術通常都涉及國際先進技術，而且不斷跟蹤著世界最新技術，發展變化的速度特別快。
